Name: 75-80GHz WR-12 ওয়েভগুয়েড আইসোলেটর VN-WGISO-7580-WR12
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-WGISO-7580-WR12
Price: 414.00 USD
Availability: InStock

MOQ:	5 পিসি
মূল্য:	negotiable
স্ট্যান্ডার্ড প্যাকেজিং:	ফোম+বক্স
ডেলিভারি সময়:	2-4 সপ্তাহ
পেমেন্ট পদ্ধতি:	টি/টি, ওয়েস্টার্ন ইউনিয়ন
সরবরাহ ক্ষমতা:	প্রতিদিন 50 পিসি

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল

চীন

পরিচিতিমুলক নাম

Vinncom

সাক্ষ্যদান

RoHS/ISO9000

মডেল নম্বার

VN-WGISO-7580-WR12

অপারেটিং ফ্রিকোয়েন্সি (GHz):

75-80

অপারেটিং তাপমাত্রা (℃):

-45 ~ + 80

সন্নিবেশ ক্ষতি (dB সর্বোচ্চ):

≤0.8

বিচ্ছিন্নতা (ডিবি মিন):

≥18

রিটার্ন লস (ডিবি):

≥16

বিশেষভাবে তুলে ধরা:

75-80GHz ওয়েভগাইড আইসোলেটর

WR-12 RF সার্কুলেটর আইসোলেটর

ওয়ারেন্টি সহ ওয়েভগাইড আইসোলেটর

পণ্যের বর্ণনা

75-80GHz WR-12 ওয়েভগুইড আইসোলেটর

উচ্চ বিপরীত বিচ্ছিন্নতা (সাধারণত 20-30 ডিবি)
অন্তর্নির্মিত অভ্যন্তরীণ সমাপ্তি (কোন বাহ্যিক লোডের প্রয়োজন নেই)
উন্নত উত্স মিল এবং VSWR

সামনের দিকটি চিহ্নিত করুন-
কওয়েভগুইড আইসোলেটরঅনুমোদিত ট্রান্সমিশন দিক নির্দেশ করে একটি তীর বা লেবেল দিয়ে চিহ্নিত করা হয়।
উৎসকে ইনপুট পোর্টে সংযুক্ত করুন-
সিগন্যাল সোর্স (যেমন, ম্যাগনেট্রন, এমপ্লিফায়ার বা অসিলেটর) এর ইনপুট পোর্টের সাথে সংযুক্ত করুনওয়েভগুইড আইসোলেটর.
আউটপুট পোর্টে লোড সংযোগ করুন-
এর আউটপুট পোর্টের সাথে অ্যান্টেনা, ট্রান্সমিশন লাইন বা পরিমাপ ডিভাইস সংযুক্ত করুনওয়েভগুইড আইসোলেটর.
**কখনও বিপরীত করবেন নাওয়েভগুইড আইসোলেটর-
কওয়েভগুইড আইসোলেটরবিপরীতভাবে সংযুক্ত করা হলে গুরুতরভাবে হ্রাস পাবে (সাধারণত>20 ডিবি); এটা সঠিক স্থিতিবিন্যাস ইনস্টল করা আবশ্যক.
ফ্ল্যাঞ্জ ম্যাচিং-
কওয়েভগুইড আইসোলেটরসংলগ্ন ওয়েভগাইড উপাদানগুলির মতো একই ফ্ল্যাঞ্জ প্রকার (UG, CPR, কভার, বা চোক) প্রয়োজন।
পাওয়ার রেটিং যাচাইকরণ-
কাজ করার আগে একটিওয়েভগুইড আইসোলেটর, এর গড় শক্তি এবং সর্বোচ্চ শক্তি হ্যান্ডলিং ক্ষমতা উভয়ই যাচাই করুন।
কোন বাহ্যিক সমাপ্তি প্রয়োজন-
একটি সার্কুলার থেকে ভিন্ন, কওয়েভগুইড আইসোলেটরএর বিচ্ছিন্ন পোর্টটি অভ্যন্তরীণভাবে সমাপ্ত হয়েছে, তাই বাহ্যিক নয়ওয়েভগুইড লোডপ্রয়োজন হয়

VN-WGISO-7580-WR12.pdf

পার্ট নম্বর	VN-WGISO-7580-WR12
অপারেটিং ফ্রিকোয়েন্সি (GHz)	75-80
সন্নিবেশ ক্ষতি(dB)	≤0.8
বিচ্ছিন্নতা (ডিবি)	≥18
রিটার্ন লস (ডিবি)	≥16
অপারেটিং তাপমাত্রা (℃)	-45 ~ + 80
ইন্টারফেস	UG-383/U এন্টি-ককিং সহ WR12

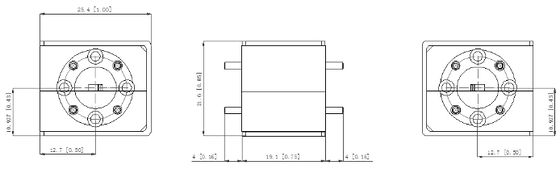

মাত্রা(মিমি)	নিচের মত
হ্যান্ডলিং পাওয়ার	3W/1W
ROHS সম্মতি	হ্যাঁ

75-80GHz WR-12 ওয়েভগুয়েড আইসোলেটর VN-WGISO-7580-WR12 0
