Name: 75-80GHz WR-12 ওয়েভগুইড সার্কুলেটর VN-WGCIR-7580-WR12
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-WGCIR-7580-WR12
Price: 414.00 USD
Availability: InStock

MOQ:	5 পিসি
মূল্য:	negotiable
স্ট্যান্ডার্ড প্যাকেজিং:	ফোম+বক্স
ডেলিভারি সময়:	2-4 সপ্তাহ
পেমেন্ট পদ্ধতি:	টি/টি, ওয়েস্টার্ন ইউনিয়ন
সরবরাহ ক্ষমতা:	প্রতিদিন 50 পিসি

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল

চীন

পরিচিতিমুলক নাম

Vinncom

সাক্ষ্যদান

RoHS/ISO9000

মডেল নম্বার

VN-WGCIR-7580-WR12

অপারেটিং ফ্রিকোয়েন্সি (GHz):

75-80

অপারেটিং তাপমাত্রা (℃):

-45 ~ + 80

সন্নিবেশ ক্ষতি (dB সর্বোচ্চ):

≤0.8

বিচ্ছিন্নতা (ডিবি মিন):

≥18

বিচ্ছিন্নতা (ডিবি):

≥16

বিশেষভাবে তুলে ধরা:

৭৫-৮০ গিগাহার্জ ডব্লিউআর-১২ ওয়েভগাইড সার্কুলেটর

ডব্লিউআর-১২ আরএফ সার্কুলেটর আইসোলেটর

উচ্চ ফ্রিকোয়েন্সির ওয়েভগাইড সার্কুলেটর

পণ্যের বর্ণনা

75-80GHz WR-12 ওয়েভগুইড সার্কুলেটর

ব্রডব্যান্ড অপারেশন (মাল্টি-অক্টেভ সম্ভব)
উচ্চ ট্রান্সমিটার-রিসিভার বিচ্ছিন্নতা
ডুপ্লেক্সারের তুলনায় সিস্টেমের জটিলতা হ্রাস করে

পোর্ট অ্যাসাইনমেন্ট-
কওয়েভগুইড সার্কুলেটরএর তিনটি পোর্ট স্পষ্টভাবে চিহ্নিত করা আবশ্যক: ইনপুট, আউটপুট এবং বিচ্ছিন্ন পোর্ট।
সিগন্যাল ইনপুট সংযোগ-
পোর্ট 1 এর সাথে ট্রান্সমিটার বা সংকেত উৎস সংযুক্ত করুনওয়েভগুইড সার্কুলেটর.
লোড সংযোগ-
পোর্ট 2-এ অ্যান্টেনা বা প্রধান ট্রান্সমিশন পাথ সংযোগ করুনওয়েভগুইড সার্কুলেটর.
বিচ্ছিন্ন বন্দরের সমাপ্তি-
সর্বদা একটি বিচ্ছিন্ন পোর্ট (পোর্ট 3) বন্ধ করুনওয়েভগুইড সার্কুলেটরসঙ্গে aওয়েভগুইড লোডপ্রতিফলিত শক্তি শোষণ করতে।
ফ্ল্যাঞ্জ ম্যাচিং-
কওয়েভগুইড সার্কুলেটরবাকি ওয়েভগাইড সিস্টেমের মতো একই ফ্ল্যাঞ্জ টাইপ (UG, CPR, কভার বা চোক) প্রয়োজন।
চৌম্বকীয় পক্ষপাত ক্ষেত্র-
কওয়েভগুইড সার্কুলেটরসাধারণত একটি অভ্যন্তরীণ স্থায়ী চুম্বক আছে; স্বাভাবিক অপারেশনের জন্য কোন বাহ্যিক পক্ষপাতের প্রয়োজন নেই।
পাওয়ার হ্যান্ডলিং চেক-
ব্যবহার করার আগে কওয়েভগুইড সার্কুলেটর, সিস্টেমের প্রয়োজনীয়তার বিপরীতে এর গড় এবং সর্বোচ্চ পাওয়ার রেটিং যাচাই করুন।

VN-WGCIR-7580-WR12.pdf

পার্ট নম্বর	VN-WGCIR-7580-WR12
অপারেটিং ফ্রিকোয়েন্সি (GHz)	75-80
সন্নিবেশ ক্ষতি(dB)	≤0.8
বিচ্ছিন্নতা (ডিবি)	≥18
রিটার্ন লস (ডিবি)	≥16
অপারেটিং তাপমাত্রা (℃)	-45 ~ + 80
ইন্টারফেস	UG-383/U এন্টি-ককিং সহ WR12

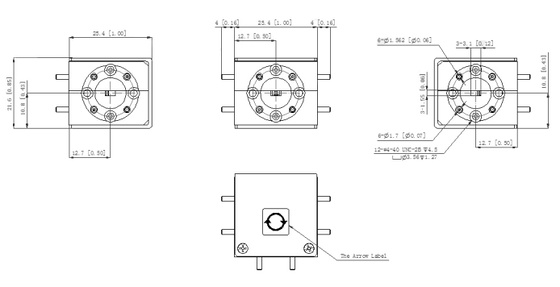

মাত্রা(মিমি)	নিচের মত
হ্যান্ডলিং পাওয়ার	3W/1W
ROHS সম্মতি	হ্যাঁ

75-80GHz WR-12 ওয়েভগুইড সার্কুলেটর VN-WGCIR-7580-WR12 0
