64-71GHz WR-12 WAVEGUIDE CIRCULATOR VN-WGCIR-6471-WR12

পণ্য

ওয়েভগাইড ডিভাইস

যোগাযোগ করুন

sales@vinncom.com

+86 177 5515 1077

এখনই যোগাযোগ করুন

64-71GHz WR-12 WAVEGUIDE CIRCULATOR VN-WGCIR-6471-WR12

MOQ:	5 পিসি
মূল্য:	negotiable
স্ট্যান্ডার্ড প্যাকেজিং:	ফোম+বক্স
ডেলিভারি সময়:	2-4 সপ্তাহ
পেমেন্ট পদ্ধতি:	টি/টি, ওয়েস্টার্ন ইউনিয়ন
সরবরাহ ক্ষমতা:	প্রতিদিন 50 পিসি

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল

পরিচিতিমুলক নাম

Vinncom

সাক্ষ্যদান

RoHS/ISO9000

মডেল নম্বার

VN-WGCIR-6471-WR12

অপারেটিং ফ্রিকোয়েন্সি (GHz):

64-71

অপারেটিং তাপমাত্রা (℃):

-45 ~ + 80

সন্নিবেশ ক্ষতি (dB সর্বোচ্চ):

বিচ্ছিন্নতা (ডিবি মিন):

বিচ্ছিন্নতা (ডিবি):

বিশেষভাবে তুলে ধরা:

64-71GHz WR-12 waveguide circulator

WR-12 RF circulator isolator

waveguide circulator with warranty

পণ্যের বর্ণনা

64-71GHz WR-12 WAVEGUIDE CIRCULATOR

Compact and rugged waveguide construction
Protection of sensitive sources from reflected power
High power handling capability

A WAVEGUIDE CIRCULATOR is a non-reciprocal, three‑port (or four‑port) ferrite device.
A WAVEGUIDE CIRCULATOR uses a magnetically biased ferrite element to create non‑reciprocal phase shift.
When a signal enters port 1 of a WAVEGUIDE CIRCULATOR, it exits only from port 2, not port 3.
Similarly, a WAVEGUIDE CIRCULATOR directs a signal from port 2 to port 3, and from port 3 to port 1.
Therefore, a WAVEGUIDE CIRCULATOR provides unidirectional circulation of microwave energy.
Because of this property, a WAVEGUIDE CIRCULATOR isolates input ports from output ports while maintaining low insertion loss in the forward direction.

VN-WGCIR-6471-WR12.pdf

Part Number	VN-WGCIR-6471-WR12
Operating Frequency ( GHz )	64-71
Insertion Loss(dB)	≤0.8
Isolation(dB)	≥16
Return Loss(dB)	≥16
Operating Temperature ( ℃ )	-45 ~ + 80
Interface	WR12 with UG-383/U Anti-Cocking

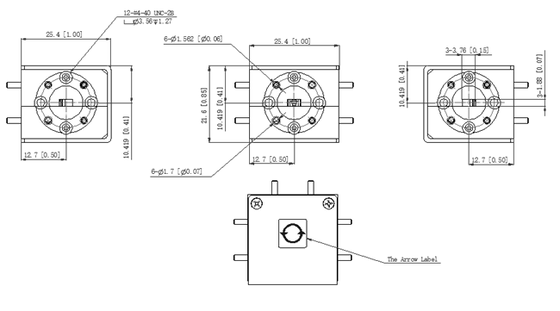

Dimension(mm)	As below
Handling Power	3W/3W
ROHS Compliance	Yes

ট্যাগ:

পণ্য

MOQ:	5 পিসি
মূল্য:	negotiable
স্ট্যান্ডার্ড প্যাকেজিং:	ফোম+বক্স
ডেলিভারি সময়:	2-4 সপ্তাহ
পেমেন্ট পদ্ধতি:	টি/টি, ওয়েস্টার্ন ইউনিয়ন
সরবরাহ ক্ষমতা:	প্রতিদিন 50 পিসি

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল

চীন

পরিচিতিমুলক নাম

Vinncom

সাক্ষ্যদান

RoHS/ISO9000

মডেল নম্বার

VN-WGCIR-6471-WR12

অপারেটিং ফ্রিকোয়েন্সি (GHz):

64-71

অপারেটিং তাপমাত্রা (℃):

-45 ~ + 80

সন্নিবেশ ক্ষতি (dB সর্বোচ্চ):

≤0.8

বিচ্ছিন্নতা (ডিবি মিন):

≥16

বিচ্ছিন্নতা (ডিবি):

≥16

ন্যূনতম চাহিদার পরিমাণ:

5 পিসি

মূল্য:

negotiable

প্যাকেজিং বিবরণ:

ফোম+বক্স

ডেলিভারি সময়:

2-4 সপ্তাহ

পরিশোধের শর্ত:

টি/টি, ওয়েস্টার্ন ইউনিয়ন

যোগানের ক্ষমতা:

প্রতিদিন 50 পিসি

বিশেষভাবে তুলে ধরা

64-71GHz WR-12 waveguide circulator

WR-12 RF circulator isolator

waveguide circulator with warranty

পণ্যের বর্ণনা

64-71GHz WR-12 WAVEGUIDE CIRCULATOR

Compact and rugged waveguide construction
Protection of sensitive sources from reflected power
High power handling capability

VN-WGCIR-6471-WR12.pdf

Part Number	VN-WGCIR-6471-WR12
Operating Frequency ( GHz )	64-71
Insertion Loss(dB)	≤0.8
Isolation(dB)	≥16
Return Loss(dB)	≥16
Operating Temperature ( ℃ )	-45 ~ + 80
Interface	WR12 with UG-383/U Anti-Cocking
Dimension(mm)	As below
Handling Power	3W/3W
ROHS Compliance	Yes
