পার্ট নম্বর	VN-WGD-15-WR62
অপারেটিং ফ্রিকোয়েন্সি ( গিগাহার্টজ )	১৫
ফ্ল্যাটনেস(ডিবি)	≤০.৫ডিবি
আইসোলেশন (এল চ্যানেল থেকে এইচ চ্যানেল)	≥৭০ডিবি
রিটার্ন লস(ডিবি)	≥১৮ডিবি
ইনসারশন লস(ডিবি)	≤১.৪ডিবি
ইন্টারফেস	WR62 (BJ140)

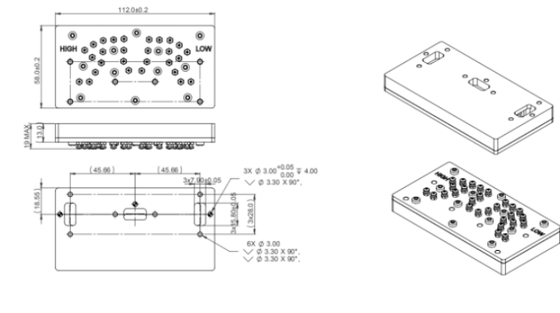

মাত্রা(মিমি)	নীচে যেমন
অপারেটিং আর্দ্রতা	৫-৯৫%
অপারেটিং তাপমাত্রা ( ℃ )	-৪০ ~ +৮০
ROHS কমপ্লায়েন্স	হ্যাঁ

ট্যাগ:

তরঙ্গনির্দেশক ডিভাইস,

তরঙ্গনির্দেশক লোড,

তরঙ্গনির্দেশক শেষ লোড

প্রস্তাবিত পণ্য

26.5-40GHz WR-28 ওয়েভগাইড ম্যাজিক টি

এখনই যোগাযোগ করুন

২২-৩৩ গিগাহার্টজ WR-34 ওয়েভগাইড ম্যাজিক টি

এখনই যোগাযোগ করুন

১৮-২৬.৫ গিগাহার্টজ WR-42 ওয়েভগাইড ম্যাজিক টি

এখনই যোগাযোগ করুন

12-18GHz WR-62 ওয়েভগাইড ম্যাজিক টি

এখনই যোগাযোগ করুন

15-22GHz WR-51 ওয়েভগাইড ম্যাজিক টি

এখনই যোগাযোগ করুন

৮.২-১২.৪ গিগাহার্টজ WR-90 ওয়েভগাইড ম্যাজিক টি

এখনই যোগাযোগ করুন

১০-১৫ গিগাহার্জ ডাব্লুআর-৭৫ ওয়েভগাইড ম্যাজিক টি

এখনই যোগাযোগ করুন

পণ্যের বিবরণ

পণ্য

আরএফ অ্যান্টেনা সংমিশ্রণ

আরএফ পাওয়ার স্প্লিটার

আরএফ ডিরেকশনাল কপলার

আরএফ হাইব্রিড কপলার

আরএফ ট্যাপার

নিম্ন পিআইএম সমাপ্তি

আরএফ অ্যাটেন্যুয়েটর

নিম্ন পিআইএম অ্যাটেন্যুয়েটর

আরএফ অ্যান্টেনা

আরএফ সংযোগকারী অ্যাডাপ্টার

আরএফ সার্কুলেটর আইসোলেটর

টেস্ট ক্যাবল এবং জাম্পার

আরএফ ডামি লোড

ওয়েভগাইড ডিভাইস

MOQ:	5 পিসিএস
দাম:	negotiable
পেমেন্ট পদ্ধতি:	L/C, D/A, D/P, T/T
সরবরাহ ক্ষমতা:	500

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল

চীন

পরিচিতিমুলক নাম

Vinncom

সাক্ষ্যদান

ISO 9000 ROHS

মডেল নম্বার

VN-WGD-15-WR62

পার্ট নম্বর:

VN-WGD-15-WR62

অপারেটিং ফ্রিকোয়েন্সি (GHz):

সমতলতা (ডিবি):

≤0.5dB

বিচ্ছিন্নতা (এলচ্যানেল থেকে এইচ চ্যানেল):

≥70dB

রিটার্ন ক্ষতি (ডিবি):

≥18dB

সন্নিবেশ ক্ষতি(dB):

≤1.4dB

ইন্টারফেস:

WR62 (BJ140)

ন্যূনতম চাহিদার পরিমাণ:

5 পিসিএস

মূল্য:

negotiable

পরিশোধের শর্ত:

L/C, D/A, D/P, T/T

যোগানের ক্ষমতা:

500

পণ্যের বর্ণনা

১৫ গিগাহার্টজ WR-62 ওয়েভগাইড ডুপ্লেক্সার

সংবেদনশীল রিসিভারকে উচ্চ-ক্ষমতার ট্রান্সমিটার শক্তি থেকে রক্ষা করে
ট্রান্সমিটার লিকেজ রিসিভারে হ্রাস করে সিস্টেমের সংবেদনশীলতা উন্নত করে
১ গিগাহার্টজ থেকে ১১০ গিগাহার্টজ+ পর্যন্ত ফ্রিকোয়েন্সি পরিসীমা

একটি ওয়েভগাইড ডুপ্লেক্সার ট্রান্সমিটার এবং রিসিভার পোর্টের মধ্যে উচ্চ বিচ্ছিন্নতা প্রদান করে, উচ্চ-ক্ষমতার ট্রান্সমিট সিগন্যালকে সংবেদনশীল রিসিভার ফ্রন্ট-এন্ডের ক্ষতি থেকে রক্ষা করে।
একটি সার্কুলেটর-ভিত্তিক ওয়েভগাইড ডুপ্লেক্সার-এ, ডিভাইসটি দুটি পোর্টের সাথে সংযুক্ত দুটি ব্যান্ড-পাস ফিল্টার সহ একটি ওয়েভগাইড সার্কুলেটর ব্যবহার করে—সার্কুলেটর Tx শক্তিকে অ্যান্টেনায় এবং অ্যান্টেনা থেকে Rx শক্তিকে রিসিভারে নির্দেশ করে।
একটি ফিল্টার-ভিত্তিক ওয়েভগাইড ডুপ্লেক্সার(একটি ম্যাজিক টি বা টি-জাংশন ব্যবহার করে), Tx এবং Rx সংকেতগুলি ফ্রিকোয়েন্সি-সিলেক্টিভ ফিল্টার দ্বারা পৃথক করা হয়; Tx ফিল্টারটি কেবল Tx ব্যান্ডকে অ্যান্টেনায় পাস করে এবং Rx ফিল্টারটি কেবল Rx ব্যান্ডকে অ্যান্টেনা থেকে পাস করে।

রিসিভারকে Rx পোর্টের সাথে সংযুক্ত করুন –
রিসিভার বা LNA ইনপুটকে ওয়েভগাইড ডুপ্লেক্সার-এর Rx পোর্টের সাথে সংযুক্ত করুন।

ফ্লেঞ্জ প্রকারগুলি মেলান –
একটি ওয়েভগাইড ডুপ্লেক্সার-এর জন্য সংযুক্ত ওয়েভগাইড উপাদানগুলির মতো সমস্ত তিনটি পোর্টে একই ফ্লেঞ্জ প্রকার (UG, CPR, কভার, বা চোক) প্রয়োজন।

ফ্রিকোয়েন্সি অ্যাসাইনমেন্ট যাচাই করুন –
একটি ওয়েভগাইড ডুপ্লেক্সার নির্দিষ্ট Tx এবং Rx ফ্রিকোয়েন্সি ব্যান্ডের জন্য ফ্যাক্টরি-টিউন করা হয়; নিশ্চিত করুন যে আপনার সিস্টেম ফ্রিকোয়েন্সিগুলি ওয়েভগাইড ডুপ্লেক্সার-এর স্পেসিফিকেশনের সাথে মেলে।

পার্ট নম্বর	VN-WGD-15-WR62
অপারেটিং ফ্রিকোয়েন্সি ( গিগাহার্টজ )	১৫
ফ্ল্যাটনেস(ডিবি)	≤০.৫ডিবি
আইসোলেশন (এল চ্যানেল থেকে এইচ চ্যানেল)	≥৭০ডিবি
রিটার্ন লস(ডিবি)	≥১৮ডিবি
ইনসারশন লস(ডিবি)	≤১.৪ডিবি
ইন্টারফেস	WR62 (BJ140)
মাত্রা(মিমি)	নীচে যেমন
অপারেটিং আর্দ্রতা	৫-৯৫%
অপারেটিং তাপমাত্রা ( ℃ )	-৪০ ~ +৮০
ROHS কমপ্লায়েন্স	হ্যাঁ
