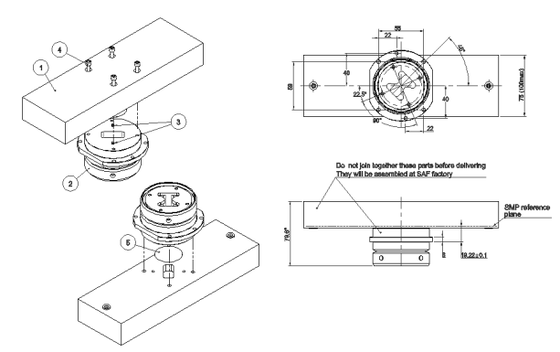

7GHz WR-112 ওয়েভগাইড ডুপ্লেক্সার

7GHz WR-112 ওয়েভগাইড ডুপ্লেক্সার

• সমস্ত পোর্টে কম ভিএসডব্লিউআর (যদি সঠিকভাবে বন্ধ করা হয়)
• Tx এবং Rx এর মধ্যে একক-অ্যান্টেনা শেয়ারিং (হার্ডওয়্যার হ্রাস করে)
• ট্রান্সমিটার এবং রিসিভার পোর্টগুলির মধ্যে উচ্চ বিচ্ছিন্নতা (সাধারণত > 30 ডিবি)

একটি কাজের নীতিওয়েভগুয়েড ডুপ্লেক্সার

এওয়েভগুয়েড ডুপ্লেক্সারএকটি তিন-পোর্ট মাইক্রোওয়েভ উপাদান যা একটি ট্রান্সমিটার এবং একটি রিসিভারের মধ্যে একটি একক অ্যান্টেনা ভাগ করার অনুমতি দেয়, তাদের মধ্যে বিচ্ছিন্নতা প্রদান করে।
এওয়েভগুয়েড ডুপ্লেক্সারসাধারণত দুটি ব্যান্ড-পাস ফিল্টার (বা একটি ব্যান্ড-পাস এবং একটি ব্যান্ড-প্রত্যাখ্যান ফিল্টার) একটি সাধারণ জংশনে সংযুক্ত থাকে, প্রায়শই একটিওয়েভগাইড ম্যাজিক টিঅথবা সার্কুলেটর ভিত্তিক আর্কিটেকচার।
এওয়েভগুয়েড ডুপ্লেক্সারফ্রিকোয়েন্সির উপর ভিত্তি করে সিগন্যাল প্রেরণ এবং গ্রহণ পৃথক করেঃ প্রেরণ চ্যানেলটি ট্রান্সমিটার ফ্রিকোয়েন্সি (Tx) অ্যান্টেনাতে পাস করে,যখন গ্রহণ চ্যানেল অ্যান্টেনা থেকে রিসিভার ফ্রিকোয়েন্সি (Rx) পাস করে.
এওয়েভগুয়েড ডুপ্লেক্সারএটি ট্রান্সমিটার এবং রিসিভার পোর্টগুলির মধ্যে একটি উচ্চ বিচ্ছিন্নতা প্রদান করে, উচ্চ-ক্ষমতা প্রেরণ সংকেতটি সংবেদনশীল রিসিভারের ফ্রন্ট-এন্ডকে ক্ষতিগ্রস্থ করতে বাধা দেয়।
সার্কুলেটর ভিত্তিকওয়েভগুয়েড ডুপ্লেক্সার, ডিভাইসটি একটিওয়েভগাইড সার্কুলেটরদুটি বন্দরে সংযুক্ত দুটি ব্যান্ড-পাস ফিল্টার দিয়ে সার্কুলেটরটি অ্যান্টেনাতে Tx শক্তি এবং অ্যান্টেনা থেকে রিসিভারে Rx শক্তি পরিচালনা করে।
ফিল্টার ভিত্তিকওয়েভগুয়েড ডুপ্লেক্সার(একটি জাদু T বা T-সংযোগ ব্যবহার করে), Tx এবং Rx সংকেতগুলি ফ্রিকোয়েন্সি-নির্বাচনী ফিল্টার দ্বারা পৃথক করা হয়; Tx ফিল্টারটি কেবল Tx ব্যান্ডটি অ্যান্টেনাতে পাস করে,এবং Rx ফিল্টার অ্যান্টেনা থেকে শুধুমাত্র Rx ব্যান্ড পাস.
এওয়েভগুয়েড ডুপ্লেক্সারএটি নির্ভর করে যে প্রেরণ এবং গ্রহণের ফ্রিকোয়েন্সিগুলি পর্যাপ্তভাবে পৃথক (ফ্রিকোয়েন্সি ডিভিশন ডুপ্লেক্সিং) যাতে ফিল্টারগুলি কার্যকরভাবে তাদের মধ্যে পার্থক্য করতে পারে।
এওয়েভগুয়েড ডুপ্লেক্সারএছাড়াও একটি অন্তর্ভুক্তওয়েভগুয়েড লোডঅথবা কোনো ফাঁস বা প্রতিফলিত শক্তি শোষণের জন্য বিচ্ছিন্ন বন্দরে (যখন একটি সার্কুলেটর ব্যবহার করা হয়) সমন্বিত সমাপ্তি।
এওয়েভগুয়েড ডুপ্লেক্সারএটি নিশ্চিত করে যে অ্যান্টেনাটি একে অপরের হস্তক্ষেপ ছাড়াই Tx এবং Rx উভয় পথের সাথে একযোগে সংযুক্ত থাকে।
