14.4-15.35GHz WR-140 ওয়েভগাইড কাপলার

পণ্য

ওয়েভগাইড ডিভাইস

যোগাযোগ করুন

sales@vinncom.com

+86 177 5515 1077

এখনই যোগাযোগ করুন

14.4-15.35GHz WR-140 ওয়েভগাইড কাপলার

MOQ:	5 পিসিএস
মূল্য:	negotiable
পেমেন্ট পদ্ধতি:	L/C, D/A, D/P, T/T
সরবরাহ ক্ষমতা:	500

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল

পরিচিতিমুলক নাম

Vinncom

সাক্ষ্যদান

ISO 9000 ROHS

মডেল নম্বার

VN-WGCP-1415-WR140-6dB

পার্ট নম্বর:

VN-WGCP-1415-WR140-6dB

অপারেটিং ফ্রিকোয়েন্সি (GHz):

14.4-15.35

সন্নিবেশ ক্ষতি(dB):

≤1.8 DB

রিটার্ন লস (ডিবি):

≥18 dB

কাপলিং(dB):

বিচ্ছিন্নতা (ডিবি):

বিশেষভাবে তুলে ধরা:

14.4-15.35GHz ওয়েভগাইড কাপলার

WR-140 আরএফ ডিরেকশনাল কাপলার

উচ্চ-ফ্রিকোয়েন্সি ওয়েভগাইড কাপলার

পণ্যের বর্ণনা

14.4-15.35GHz WR-140 ওয়েভগাইড কাপলার

প্রধান ট্রান্সমিশন পাথে কম ইনসারশন লস
উচ্চ পাওয়ার হ্যান্ডলিং ক্ষমতা (গড় এবং পিক উভয়ই)
ব্রডব্যান্ড অপারেশন (মাল্টি-অক্টেভ উপলব্ধ)

এর কার্যপ্রণালী ওয়েভগাইড কাপলার

একটি ওয়েভগাইড কাপলার হল একটি প্যাসিভ ফোর-পোর্ট ডিরেকশনাল ডিভাইস যা একটি প্রধান ওয়েভগাইডে ভ্রমণকারী মাইক্রোওয়েভ পাওয়ারের একটি অংশ স্যাম্পল করে।
একটি ওয়েভগাইড কাপলার একটি প্রধান ওয়েভগাইড (প্রাইমারি লাইন) এবং একটি সেকেন্ডারি ওয়েভগাইড (কাপলড লাইন) নিয়ে গঠিত, তাদের সাধারণ প্রাচীর বরাবর কাপলিং অ্যাপারচার বা স্লট থাকে।
একটি ওয়েভগাইড কাপলার প্রধান লাইন থেকে কাপলড লাইনে ঘটনার পাওয়ারের একটি পূর্বনির্ধারিত অংশ স্থানান্তর করে, যখন অবশিষ্ট পাওয়ার প্রধান লাইনের মধ্য দিয়ে চলতে থাকে।
একটি ওয়েভগাইড কাপলার কাপলিং অ্যাপারচারের মাধ্যমে তরঙ্গ হস্তক্ষেপ এবং সুপারপজিশনের নীতির উপর ভিত্তি করে কাজ করে।
একটি ওয়েভগাইড কাপলার অন্তর্নিহিতভাবে ডিরেকশনাল—এটি কেবল ফরোয়ার্ড-ট্রাভেলিং ওয়েভ (প্রধান লাইনে) কাপলড পোর্টে কাপল করে, যখন রিভার্স-ট্রাভেলিং ওয়েভটি আইসোলেটেড পোর্টে কাপল হয়।
একটি ওয়েভগাইড কাপলার এর চারটি পোর্ট রয়েছে: ইনপুট পোর্ট, আউটপুট (থ্রু) পোর্ট, কাপলড পোর্ট এবং আইসোলেটেড পোর্ট।
একটি ওয়েভগাইড কাপলার কাপলিং অ্যাপারচারের আকার, সংখ্যা এবং ব্যবধান নিয়ন্ত্রণ করে তার কাপলিং লেভেল (যেমন, 10 dB, 20 dB, 30 dB, বা 40 dB) অর্জন করে।
একটি ওয়েভগাইড কাপলার উচ্চ ডিরেকটিভিটি প্রদান করে, যার অর্থ ফরোয়ার্ড দিক থেকে কাপলড পাওয়ার রিভার্স দিক থেকে অনেক বেশি।
একটি ওয়েভগাইড কাপলার এর আইসোলেটেড পোর্টটি অবশ্যই একটি ওয়েভগাইড লোড দিয়ে টার্মিনেট করতে হবে যাতে কোনও অবাঞ্ছিত রিভার্স-কাপলড শক্তি শোষণ করা যায়।

পার্ট নম্বর	VN-WGCP-1415-WR140-6dB
অপারেটিং ফ্রিকোয়েন্সি (GHz)	14.4-15.35
ইনসারশন লস (dB)	≤1.8 dB
রিটার্ন লস (dB)	≥18 dB
কাপলিং (dB)	6±1
আইসোলেশন (dB)	≥28
ইন্টারফেস	WR140 (BJ140)

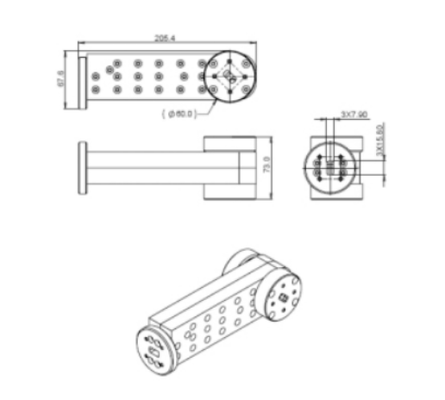

ডাইমেনশন (মিমি)	নিচে যেমন আছে
অপারেটিং তাপমাত্রা (℃)	-40 ~ + 80
আপেক্ষিক আর্দ্রতা	5% ~ 90%
ROHS কমপ্লায়েন্স	হ্যাঁ

14.4-15.35GHz WR-140 ওয়েভগাইড কাপলার
