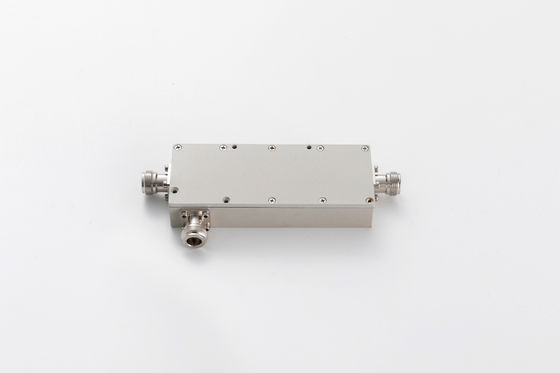

৬৯৮-২৭০০ মেগাহার্টজ ন নারীর দিকনির্দেশক ক্যাপলার

MOQ:	5 পিসি
মূল্য:	negotiable
payment method:	এল/সি, ডি/এ, ডি/পি, টি/টি

Detail Information

পণ্যের বর্ণনা

Detail Information

উৎপত্তি স্থল

পরিচিতিমুলক নাম

Vinncom

সাক্ষ্যদান

RoHS/ISO9000

মডেল নম্বার

VN-DC-0727-ON

অপারেটিং ফ্রিকোয়েন্সি (MHz):

698-2700

প্রতিবন্ধকতা (ওহম):

ভিএসডব্লিউআর:

≤1.25

IM3 (dBc @ 2×43dBm):

-150/-155/-161/-165

প্রয়োগ:

ভিতর বাহির

সুরক্ষার মাত্রা:

আইপি ৬৫

বিশেষভাবে তুলে ধরা:

আইপি৬৫ আরএফ ডাইরেকশনাল কপলার

ভিএসডব্লিউআর আরএফ ডিরেক্টিভ কপলার

ভিএসডব্লিউআর আরএফ কপলার

পণ্যের বর্ণনা

৬৯৮-২৭০০ মেগাহার্টজ ন নারীর দিকনির্দেশক ক্যাপলার

উচ্চ দিকনির্দেশনা
-165@43dBm*2 পর্যন্ত ভাল PIM
ভাল রিটার্ন হ্রাস

VN-DC-0727-ON-xxx.pdf

পার্ট নম্বর	VN-DC-0727-ON
অপারেটিং ফ্রিকোয়েন্সি (মেগাহার্টজ)	৬৯৮-২৭০০
প্রতিবন্ধকতা (ওহম)	50
ভিএসডব্লিউআর	≤ ১।25
কপলিং (ডিবি)	± 08	± 08	± 08	± 08	± ১।0	± ১।0	± ১।2	± ১।5
সন্নিবেশ হ্রাস (ডিবি)	≤২।05	≤ ১।6	≤ ১।4	≤০8	≤০7	≤০3	≤০3	≤০2
আইসোলেশন (ডিবি)	≥২৫	≥২৬	≥27	≥৩০	≥৩৫	≥40	≥45	≥৫৫
IM3 (dBc @ 2×43dBm)	-১৫০ / -১৫৫ / -১৬১-১৬৫
প্রয়োগ	ইনডোর ও আউটডোর
সুরক্ষার মাত্রা	আইপি ৬৫
অপারেটিং তাপমাত্রা (°C)	-৪০ ~ +৮০
ইন্টারফেস	N মহিলা
হ্যান্ডলিং পাওয়ার (ওয়াট, সর্বোচ্চ)	300
পিক পাওয়ার (ওয়াট, সর্বোচ্চ)	1200
মাত্রা (মিমি) ((L × W × H, সংযোগকারী ব্যতীত)	১২২ × ৪৮ × ২২
নেট ওজন(জ)	৩৩০ ± ২০
প্যাকেজিংয়ের মাত্রা (মিমি,এল × ডাব্লু × এইচ)	১৮০ × ৭৫ × ৩০
প্যাকেজিং কার্টন আকার (মিমি,এল × ডাব্লু × এইচ)	৪০০ × ৩৮০ × ১৭০
ROHS সম্মতি	হ্যাঁ।

দিকনির্দেশক সংযোজক হল একটি প্যাসিভ ডিভাইস যা মূলত রেডিও প্রযুক্তির ক্ষেত্রে ব্যবহৃত হয়।তারা একটি ট্রান্সমিশন লাইনের একটি নির্দিষ্ট পরিমাণে ইলেক্ট্রোম্যাগনেটিক শক্তিকে একটি পোর্টে সংযুক্ত করে যা সিগন্যালটিকে অন্য রেডিও সিস্টেমে বা পরবর্তী রেডিও সরঞ্জামগুলিতে ব্যবহার করতে সক্ষম করে. দিকনির্দেশক সংযোজকগুলির একটি প্রয়োজনীয় বৈশিষ্ট্য হ'ল তারা কেবলমাত্র এক দিকের প্রবাহিত শক্তিকে সংযোজিত করে। আউটপুট পোর্টে প্রবেশকারী শক্তি বিচ্ছিন্ন পোর্টে সংযোজিত হয় তবে সংযোজিত পোর্টে নয়।দুটি পোর্টের মধ্যে সমানভাবে শক্তি ভাগ করার জন্য ডিজাইন করা একটি দিকনির্দেশক সংযোজককে হাইব্রিড সংযোজক বলা হয়উদাহরণস্বরূপ, 3 ডিবি হাইব্রিড কপলার।

ভিনকমের দিকনির্দেশক সংযোজক বিভিন্ন ডিজাইনের উপর ভিত্তি করে তৈরি করা হয়, যেমন মাইক্রো-স্ট্রিপলাইন, এয়ার-ডিলেক্ট্রিক, পাতলা ফিল্ম, ওয়েভগাইড ইত্যাদি।

দিকনির্দেশক সংযোজকগুলির অনেকগুলি অ্যাপ্লিকেশন রয়েছে। এর মধ্যে রয়েছে পরিমাপ বা পর্যবেক্ষণের জন্য একটি সংকেত নমুনা সরবরাহ করা, প্রতিক্রিয়া, অ্যান্টেনা থেকে এবং থেকে ফিডগুলি একত্রিত করা,ক্যাবল এবং/অথবা বিতরণকৃত অ্যান্টেনা সিস্টেমের জন্য সিগন্যাল ট্যাপ সরবরাহ যেমন ক্যাবল টিভিমোবাইল সিগন্যাল কভারেজ এবং টেলিকম সিস্টেমে প্রেরিত এবং গৃহীত সংকেত পৃথক করা।
