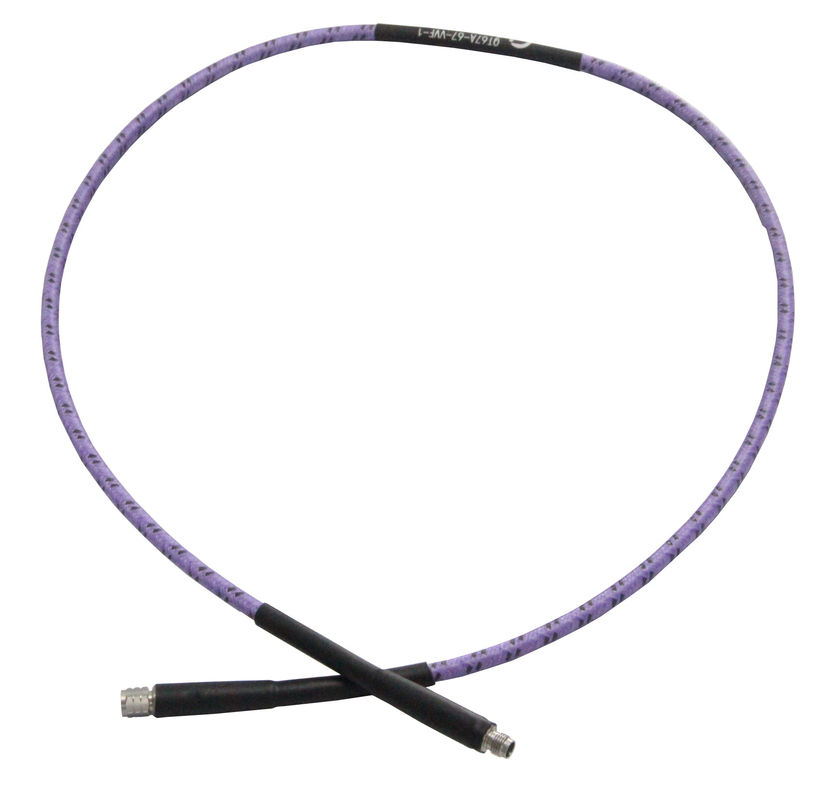

67 জি কোএক্সিয়াল আরএফ টেস্ট ক্যাবল সমাবেশ 50 ওহম প্রতিবন্ধকতা

Name: 67 জি কোএক্সিয়াল আরএফ টেস্ট ক্যাবল সমাবেশ 50 ওহম প্রতিবন্ধকতা
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN67
Price: 414.00 USD
Availability: InStock

পণ্যের বিবরণ

উৎপত্তি স্থল: চীন

পরিচিতিমুলক নাম: Vinncom

সাক্ষ্যদান: RoHS/ISO9000

মডেল নম্বার: VN67

পেমেন্ট এবং শিপিং শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ: 5 পিসি

মূল্য: negotiable

ডেলিভারি সময়: 2-4 সপ্তাহ

পরিশোধের শর্ত: টি/টি, ওয়েস্টার্ন ইউনিয়ন

যোগানের ক্ষমতা: প্রতিদিন 50 পিসি

সেরা মূল্য পান

এখনই যোগাযোগ করুন

বিশেষ উল্লেখ

বর্ণনা

বিশেষ উল্লেখ

বিশেষভাবে তুলে ধরা:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            কোএক্সিয়াল আরএফ টেস্ট ক্যাবল, ৬৭জি আরএফ টেস্ট ক্যাবল, 50 ওহম আরএফ কোঅক্সিয়াল ক্যাবল


ঘনত্ব:	DC~67GHz	প্রতিরোধ:	50Ω
প্রচারের বেগ:	৮১%	শিল্ডিং কার্যকারিতা:	90dB মিনিট
ভোল্টেজ সহ্য করা:	500V ডিসি	ফেজ স্থিতিশীলতা*:	±7°
প্রশস্ততা স্থায়িত্ব:	±0.05dB

ঘনত্ব:	DC~67GHz
প্রতিরোধ:	50Ω
প্রচারের বেগ:	৮১%
শিল্ডিং কার্যকারিতা:	90dB মিনিট
ভোল্টেজ সহ্য করা:	500V ডিসি
ফেজ স্থিতিশীলতা*:	±7°
প্রশস্ততা স্থায়িত্ব:	±0.05dB

বর্ণনা

67 জি কোএক্সিয়াল আরএফ টেস্ট ক্যাবল সমাবেশ 50 ওহম প্রতিবন্ধকতা

67G উচ্চ স্থায়িত্ব পারফরম্যান্স টেস্ট ক্যাবল সমাবেশ

নিম্ন সন্নিবেশ ক্ষতি
উচ্চ ক্ষমতা
উচ্চ পর্যায়ের স্থিতিশীলতা

ধাপ ও ক্ষতি স্থিতিশীল, দীর্ঘ ফ্লেক্স লাইফ

বৈশিষ্ট্যঃ	অ্যাপ্লিকেশনঃ
*নিম্ন সন্নিবেশ ক্ষতি	* পরীক্ষাগার পরীক্ষা
* উচ্চ পর্যায়ের স্থিতিশীলতা	* এভিয়েনিক্স
* উচ্চ ক্ষমতা	* ফেজ-অ্যারে রাডার
* উচ্চ স্থায়িত্ব	* স্যাটেলাইট যোগাযোগ

বৈদ্যুতিক

ঘনত্ব:	ডিসি ~ ৬৭ গিগাহার্জ
প্রতিবন্ধকতাঃ	50Ω
ছড়িয়ে পড়ার গতি:	৮১%
সুরক্ষা কার্যকারিতাঃ	৯০ ডিবি মিনিট।
ভোল্টেজ প্রতিরোধঃ	৫০০ ভি ডিসি
ফেজ স্থিতিশীলতা^*১:	±7°
ব্যাপ্তি স্থিতিশীলতা^*১:	±0.05 ডিবি

[1] ৫০ মিমি ব্যাসার্ধ, ৩৬০ ডিগ্রি বাঁক

যান্ত্রিক

বর্মহীন বাঁক ব্যাসার্ধ (ইনস্টলেশন/পুনরাবৃত্তি):	১২ মিমি/২৪ মিমি মিনিটে।
সাঁজোয়া বাঁক ব্যাসার্ধ (ইনস্টলেশন/পুনরাবৃত্তি):	30mm/60mm মিনিট।
বাঁকানোর জীবনচক্রঃ	100,000
সঙ্গমের জীবনচক্র^*২:	5,000

[2] সংযোজকগুলির জন্য 1.85 মিমি, 2.4 মিমি, 2.92 মিমি, 3.5 মিমি, কেবলমাত্র এসএমএ।

পরিবেশগত

তাপমাত্রাঃ

-৫৫-+১২৫°সি

হ্রাস এবং পাওয়ার হ্যান্ডলিং

ফ্রিকোয়েন্সি (জিএইচজি)	1	2	4	6	8	10	12	18	26.5	33	40	50	67
হ্রাস^*৩(ডিবি/100 মিটার)	64	91	130	161	187	210	232	288	355	400	445	503	594
গড় শক্তি^*৪(ডাব্লু)	97	68	47	38	33	29	27	21	17	15	14	12	10

[3] ভিএসডব্লিউআরঃ1.0; পরিবেশেঃ +২৫°সি (৭৭°ফারেনহাইট); কাঁচা তার
[4] ভিএসডব্লিউআরঃ1.0; পরিবেশেঃ +40°C (104°F); সমুদ্রপৃষ্ঠ

নির্মাণ
67 জি কোএক্সিয়াল আরএফ টেস্ট ক্যাবল সমাবেশ 50 ওহম প্রতিবন্ধকতা 0

না, না।	নাম	আকার (মিমি)	উপাদান
1	অভ্যন্তরীণ কন্ডাক্টর	0.50	রৌপ্যযুক্ত তামা
2	ডিলেক্ট্রিক	1.38	নিম্ন ঘনত্বের পিটিএফই
3	অভ্যন্তরীণ ঢাল	1.54	সিলভারযুক্ত তামার টেপ
4	ইন্টারলেয়ার	1.82	নিম্ন ঘনত্বের পিটিএফই
5	বাহ্যিক ঢাল	2.17	সিলভারযুক্ত তামার ব্রেইড
6	জ্যাকেট	2.40	এফইপি
৭-৯	রক্ষাকবচ (বিকল্প)	5.50	কম্পোজিট
10		6.00	পিটিএফই

সংযোগকারী নামকরণের নিয়মঃ
V - 1.85mm (67GHz, VSWR 1.5)
জি - মিনি-এসএমপি (জিপিপিও এবং এসএসএমপি, 65 গিগাহার্জ, ভিএসডাব্লুআর 1.8 এর সাথে মেটযোগ্য)
2 - 2.4 মিমি (50GHz, VSWR 1.4)
কে - ২.৯২ মিমি (40 গিগাহার্জ, ভিএসডাব্লুআর ১.৩৫)
A - এসএসএমএ (40GHz, VSWR 1.35)
P - SMP (40GHz, VSWR 1.35)
3 - 3.5 মিমি (33 গিগাহার্জ, ভিএসডাব্লুআর 1.35)
S - SMA (26.5GHz, VSWR 1.3)

মহিলা সংযোজক - সংযোজকের নামের পরে AddFF যোগ করুন
ডান কোণ - সংযোজকের নামের পরে AddRR যোগ করুন (VSWR বৃদ্ধি 0.1)

কিভাবে অর্ডার করবেন
ভিএন৬৭ডব্লিউ-এক্স-Y-Z
ভিএনঃভিনকম
ডব্লিউ: রক্ষাকবচ: পি, রক্ষাকবচ ছাড়াঃ ফাঁকা
এক্সঃ ঘিগাহার্টজ ফ্রিকোয়েন্সি
Y: সংযোগকারী প্রকার
Z: মিটারে দৈর্ঘ্য

উদাহরণঃ
ভিএন-৬৭ টেস্ট ক্যাবল অর্ডার করার জন্য, ডিসি-৬০ গিগাহার্টজ,1.85 মিমি পুরুষ থেকে 1.85 মিমি মহিলা, 0.5 মিটার, VN67P-60-VVF-0 নির্দিষ্ট করুন।5.

QT67 জোড়া সংযোগকারী

VN-QCV-MG-T67-3
1.85 মিমি পুরুষ, স্টেইনলেস স্টীল

VN-QCV-FG-T67-2
1.85 মিমি মহিলা, স্টেইনলেস স্টীল

QT67P জোড়া সংযোগকারী

VN-QCV-MG-T67P-4
1.85 মিমি পুরুষ, স্টেইনলেস স্টীল

VN-QCV-FG-T67P-2
1.85 মিমি মহিলা, স্টেইনলেস স্টীল
