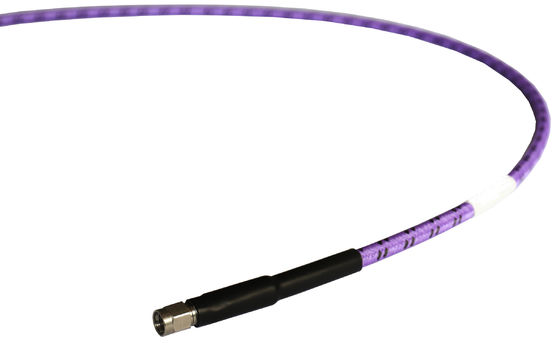

হাই পারফরম্যান্স এভিয়েনিক্স আরএফ টেস্ট ক্যাবল সমাবেশ লিড 50 জি

Name: হাই পারফরম্যান্স এভিয়েনিক্স আরএফ টেস্ট ক্যাবল সমাবেশ লিড 50 জি
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN50
Price: 414.00 USD
Availability: InStock

পণ্যের বিবরণ

উৎপত্তি স্থল: চীন

পরিচিতিমুলক নাম: Vinncom

সাক্ষ্যদান: RoHS/ISO9000

মডেল নম্বার: VN50

পেমেন্ট এবং শিপিং শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ: 5 পিসি

মূল্য: negotiable

ডেলিভারি সময়: 2-4 সপ্তাহ

পরিশোধের শর্ত: টি/টি, ওয়েস্টার্ন ইউনিয়ন

যোগানের ক্ষমতা: প্রতিদিন 50 পিসি

সেরা মূল্য পান

এখনই যোগাযোগ করুন

বিশেষ উল্লেখ

বর্ণনা

বিশেষ উল্লেখ

বিশেষভাবে তুলে ধরা:
                                                                                                                                                                                                                                                                                                                                                                                                      50 জি আরএফ টেস্ট ক্যাবল, এভিওনিক্স আরএফ টেস্ট ক্যাবল, এভিয়েনিক্স আরএফ লিড


ঘনত্ব::	DC~50GHz	প্রচারের বেগ::	76%
শিল্ডিং কার্যকারিতা::	90dB মিনিট	ভোল্টেজ সহ্য করা:	500V ডিসি
ফেজ স্থিতিশীলতা*:	±7°	প্রশস্ততা স্থায়িত্ব:	±0.05dB

ঘনত্ব::	DC~50GHz
প্রচারের বেগ::	76%
শিল্ডিং কার্যকারিতা::	90dB মিনিট
ভোল্টেজ সহ্য করা:	500V ডিসি
ফেজ স্থিতিশীলতা*:	±7°
প্রশস্ততা স্থায়িত্ব:	±0.05dB

বর্ণনা

হাই পারফরম্যান্স এভিয়েনিক্স আরএফ টেস্ট ক্যাবল সমাবেশ লিড 50 জি

ধাপ এবং ক্ষতি স্থিতিশীল, দীর্ঘ ফ্লেক্স লাইফ 50 জি উচ্চ পারফরম্যান্স টেস্ট ক্যাবল সমাবেশ

নিম্ন সন্নিবেশ ক্ষতি
উচ্চ ক্ষমতা
উচ্চ স্থায়িত্ব

ধাপ ও ক্ষতি স্থিতিশীল, দীর্ঘ ফ্লেক্স লাইফ

বৈশিষ্ট্যঃ	অ্যাপ্লিকেশনঃ
* নিম্ন সন্নিবেশ ক্ষতি	* পরীক্ষাগার পরীক্ষা
* উচ্চ পর্যায়ের স্থিতিশীলতা	* এভিয়েনিক্স
* উচ্চ ক্ষমতা	* ফেজ-অ্যারে রাডার
* উচ্চ স্থায়িত্ব	* স্যাটেলাইট যোগাযোগ

বৈদ্যুতিক

ঘনত্ব:	ডিসি~৫০ গিগাহার্জ
প্রতিবন্ধকতাঃ	50Ω
ছড়িয়ে পড়ার গতি:	৭৬%
সুরক্ষা কার্যকারিতাঃ	৯০ ডিবি মিনিট।
ভোল্টেজ প্রতিরোধঃ	৫০০ ভি ডিসি
ফেজ স্থিতিশীলতা^*১:	±7°
ব্যাপ্তি স্থিতিশীলতা^*১:	±0.05 ডিবি

[1] ৫০ মিমি ব্যাসার্ধ, ৩৬০ ডিগ্রি বাঁক

যান্ত্রিক

বর্মহীন বাঁক ব্যাসার্ধ (ইনস্টলেশন/পুনরাবৃত্তি):	18mm/36mm মিনিট.
সাঁজোয়া বাঁক ব্যাসার্ধ (ইনস্টলেশন/পুনরাবৃত্তি):	30mm/60mm মিনিট।
বাঁকানোর জীবনচক্রঃ	100,000
সঙ্গমের জীবনচক্র^*২:	5,000

[2] সংযোগকারীগুলির জন্য 2.4 মিমি, 2.92 মিমি, 3.5 মিমি, এসএমএ, এন শুধুমাত্র।

পরিবেশগত

তাপমাত্রাঃ

-৫৫-+১৬৫°সি

হ্রাস এবং পাওয়ার হ্যান্ডলিং

ফ্রিকোয়েন্সি (জিএইচজি)	1	2	3	6	8	10	12.4	18	26.5	40	50
হ্রাস^*৩(ডিবি/100 মিটার)	48.1	68.3	83.9	119.4	138.4	155.2	173.4	210.2	257.1	319.2	359.2
গড় শক্তি^*৪(ডাব্লু)	506	356	290	204	176	157	140	116	95	76	68

[3] ভিএসডব্লিউআরঃ1.0; পরিবেশেঃ +২৫°সি (৭৭°ফারেনহাইট); কাঁচা তার

[4] ভিএসডব্লিউআরঃ1.0; পরিবেশেঃ +40°C (104°F); সমুদ্রপৃষ্ঠ

নির্মাণ

হাই পারফরম্যান্স এভিয়েনিক্স আরএফ টেস্ট ক্যাবল সমাবেশ লিড 50 জি 0

না, না।	নাম	আকার (মিমি)	উপাদান
1	অভ্যন্তরীণ কন্ডাক্টর	0.72	রৌপ্যযুক্ত তামা
2	ডিলেক্ট্রিক	2.1	নিম্ন ঘনত্বের পিটিএফই
3	অভ্যন্তরীণ ঢাল	2.25	সিলভারযুক্ত তামার টেপ
4	ইন্টারলেয়ার	2.55	নিম্ন ঘনত্বের পিটিএফই
5	বাহ্যিক ঢাল	3.01	সিলভারযুক্ত তামার ব্রেইড
6	জ্যাকেট	3.60	এফইপি
৭-৯	রক্ষাকবচ (বিকল্প)	5.50	কম্পোজিট
10		6.00	পিটিএফই

সংযোগকারী নামকরণের নিয়মঃ

2 - 2.4 মিমি (50GHz, VSWR 1.4)

কে - ২.৯২ মিমি (৪০ গিগাহার্জ, ভিএসডব্লিউআর ১.২৫)

3 - 3.5 মিমি (33 গিগাহার্জ, ভিএসডাব্লুআর 1.35)

S - SMA (26.5GHz, VSWR 1.25)

N - N (18GHz, VSWR 1.25)

মহিলা সংযোজক - সংযোজকের নামের পরে AddFF যোগ করুন

ডান কোণ - সংযোজকের নামের পরে √R √ যোগ করুন ((VSWR বৃদ্ধি 0.1)

কিভাবে অর্ডার করবেন

ভিএন50ডব্লিউ-এক্স-Y-Z

ভিএনঃভিনকম

ডব্লিউ: রক্ষাকবচ: পি, রক্ষাকবচ ছাড়াঃ ফাঁকা

এক্সঃ ঘিগাহার্টজ ফ্রিকোয়েন্সি

Y: সংযোগকারী প্রকার

Z: মিটারে দৈর্ঘ্য

টি৫০ ম্যাপিং কানেক্টর

VN-QC2-MG-T50-2 2.4mm পুরুষ, স্টেইনলেস স্টীল		VN-QC3-FG-T50-1 3.5 মিমি মহিলা, স্টেইনলেস স্টীল
VN-QC2-FG-T50-1 2.4mm মহিলা, স্টেইনলেস স্টীল		VN-QCS-MG-T50-1 SMA পুরুষ, স্টেইনলেস স্টীল
VN-QCK-MG-T50-1 2.92 মিমি পুরুষ, স্টেইনলেস স্টীল		VN-QCS-FG-T50-1 SMA মহিলা, স্টেইনলেস স্টীল
VN-QCK-FG-T50-1 2.92mm মহিলা, স্টেইনলেস স্টীল		VN-QCN-MG-T50-4 N মহিলা, স্টেইনলেস স্টীল
VN-QC3-MG-T50-1 3.5 মিমি পুরুষ, স্টেইনলেস স্টীল

T50P জোড়া সংযোগকারী

VN-QC2-MG-T50P-4 2.4mm পুরুষ, স্টেইনলেস স্টীল		VN-QC3-MG-T50P-1 3.5 মিমি পুরুষ, স্টেইনলেস স্টীল
VN-QC2-FG-T50P-4 2.4mm মহিলা, স্টেইনলেস স্টীল		VN-QC3-FG-T50P-1 3.5 মিমি মহিলা, স্টেইনলেস স্টীল
VN-QCK-MG-T50P-4 2.92 মিমি পুরুষ, স্টেইনলেস স্টীল		VN-QCS-MG-T50P-3 SMA পুরুষ, স্টেইনলেস স্টীল
VN-QCK-FG-T50P-3 2.92mm মহিলা, স্টেইনলেস স্টীল		VN-QCS-FG-T50P-1 SMA মহিলা, স্টেইনলেস স্টীল
VN-QCN-MG-T50P-3 N পুরুষ, স্টেইনলেস স্টীল
