পণ্য
products details
বাড়ি > পণ্য >

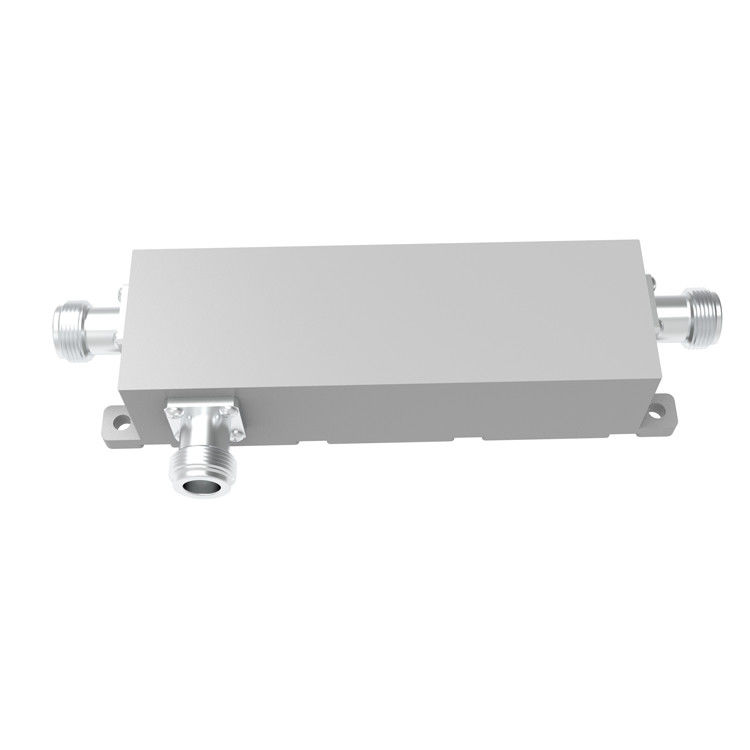

৫৫০-৬০০০ মেগাহার্টজ ন নারীর দিকনির্দেশক ক্যাপলার

৫৫০-৬০০০ মেগাহার্টজ ন নারীর দিকনির্দেশক ক্যাপলার

MOQ: 5 পিসি
মূল্য: negotiable
payment method: L/C, D/A, D/P, T/T
Supply Capacity: 1000PCS প্রতি দিন
বিস্তারিত তথ্য
উৎপত্তি স্থল
চীন
পরিচিতিমুলক নাম
Vinncom
সাক্ষ্যদান
ROHS ISO9000
মডেল নম্বার
VN-DC-05560-ONx
OEM:
ঠিক আছে
ওডিএম:
ঠিক আছে
ব্যক্তিগতকৃত:
ঠিক আছে
ডিজাইন:
এয়ার ডাইলেকট্রিক স্ট্রিপলাইন
রঙ:
বাছাই
ঘনত্ব:
550-6000MHz
সুরক্ষা:
আইপি ৬৫
প্রয়োগ:
ইনডোর এবং আউটডোর
কাপলিং ডিগ্রি:
ব্যক্তিগতকৃত
বিশেষভাবে তুলে ধরা:

5 ডিবি আরএফ ডিরেক্টিভ কপলার

,

নিম্ন পিআইএম আরএফ দিকনির্দেশক ক্যাপলার

,

মাইক্রোওয়েভের মধ্যে 5 ডিবি দিকনির্দেশক সংযোজক

পণ্যের বর্ণনা

৫৫০-৬০০০ মেগাহার্টজ ন নারীর দিকনির্দেশক ক্যাপলার



  • DAS IBS অ্যাপ্লিকেশনের জন্য
  • সংযোগের ডিগ্রীঃ কাস্টমাইজ করা যায়
  • নিম্ন পিআইএমঃ -১৬৫ ডিবিসি @ ৪৩ ডিবিএম*২ পর্যন্ত



 VN-DC-05560-ONx-xxx.pdf

পার্ট নম্বর VN-DC-05560-ONx
অপারেটিং ফ্রিকোয়েন্সি (মেগাহার্টজ) ৫৫০-৬০০০
প্রতিবন্ধকতা (ওহম) 50
ভিএসডব্লিউআর ≤ ১।35
কপলিং (ডিবি) ৫ ± ১।4 ৬ ± ১4 ৭ ± ১।4 ৮ ± ১।4 ১০ ± ১।6 ১৫ ± ১।6 ২০ ± ১।6
সন্নিবেশ হ্রাস (ডিবি) ≤২।50 ≤ ১।80 ≤ ১।5 ≤ ১।1 ≤ ১।1 ≤০4 ≤০22
আইসোলেশন (ডিবি) ≥21 ≥২২ ≥২৩ ≥২৪ ≥২৬ ≥31 ≥৩৫
IM3 (dBc @ 2×43dBm) -১৫০
প্রয়োগ ইনডোর ও আউটডোর
সুরক্ষার মাত্রা আইপি ৬৫
অপারেটিং তাপমাত্রা (°C) -৪০ ~ +৮০
ইন্টারফেস N মহিলা
হ্যান্ডলিং পাওয়ার (ওয়াট, সর্বোচ্চ) 300
পিক পাওয়ার (ওয়াট, সর্বোচ্চ) 1200
মাত্রা (মিমি)

১২৭x৪০x৩১

(কানেক্টর ছাড়া)

নেট ওজন (জি)

৪৫০± ৫%

প্যাকেজিংয়ের মাত্রা (মিমি) ১৮০ × ৭৫ × ৩০
প্যাকেজিং কার্টন আকার ((মিমি) ৪০০ × ৩৮০ × ১৭০
ROHS সম্মতি হ্যাঁ।









৫৫০-৬০০০ মেগাহার্টজ ন নারীর দিকনির্দেশক ক্যাপলার 0৫৫০-৬০০০ মেগাহার্টজ ন নারীর দিকনির্দেশক ক্যাপলার 1







দিকনির্দেশক সংযোজক হল একটি প্যাসিভ ডিভাইস যা মূলত রেডিও প্রযুক্তির ক্ষেত্রে ব্যবহৃত হয়।তারা একটি ট্রান্সমিশন লাইনের একটি নির্দিষ্ট পরিমাণে ইলেক্ট্রোম্যাগনেটিক শক্তিকে একটি পোর্টে সংযুক্ত করে যা সিগন্যালটিকে অন্য রেডিও সিস্টেমে বা পরবর্তী রেডিও সরঞ্জামগুলিতে ব্যবহার করতে সক্ষম করে. দিকনির্দেশক সংযোজকগুলির একটি প্রয়োজনীয় বৈশিষ্ট্য হ'ল তারা কেবলমাত্র এক দিকের প্রবাহিত শক্তিকে সংযোজিত করে। আউটপুট পোর্টে প্রবেশকারী শক্তি বিচ্ছিন্ন পোর্টে সংযোজিত হয় তবে সংযোজিত পোর্টে নয়।দুটি পোর্টের মধ্যে সমানভাবে শক্তি ভাগ করার জন্য ডিজাইন করা একটি দিকনির্দেশক সংযোজককে হাইব্রিড সংযোজক বলা হয়উদাহরণস্বরূপ, 3 ডিবি হাইব্রিড কপলার।

ভিনকমের দিকনির্দেশক সংযোজক বিভিন্ন ডিজাইনের উপর ভিত্তি করে তৈরি, যেমন মাইক্রো-স্ট্রিপলাইন,বায়ু-ডিলেক্ট্রিক,পাতলা ফিল্ম,তরঙ্গনির্দেশক ইত্যাদি

দিকনির্দেশক সংযোজকগুলির অনেকগুলি অ্যাপ্লিকেশন রয়েছে। এর মধ্যে রয়েছে পরিমাপ বা পর্যবেক্ষণের জন্য একটি সংকেত নমুনা সরবরাহ করা, প্রতিক্রিয়া, অ্যান্টেনা থেকে এবং থেকে ফিডগুলি একত্রিত করা,ক্যাবল এবং/অথবা বিতরণকৃত অ্যান্টেনা সিস্টেমের জন্য সিগন্যাল ট্যাপ সরবরাহ যেমন ক্যাবল টিভি,মোবাইল সিগন্যাল কভারেজ এবং টেলিকম সিস্টেমে প্রেরিত এবং গৃহীত সংকেত পৃথক করা।
