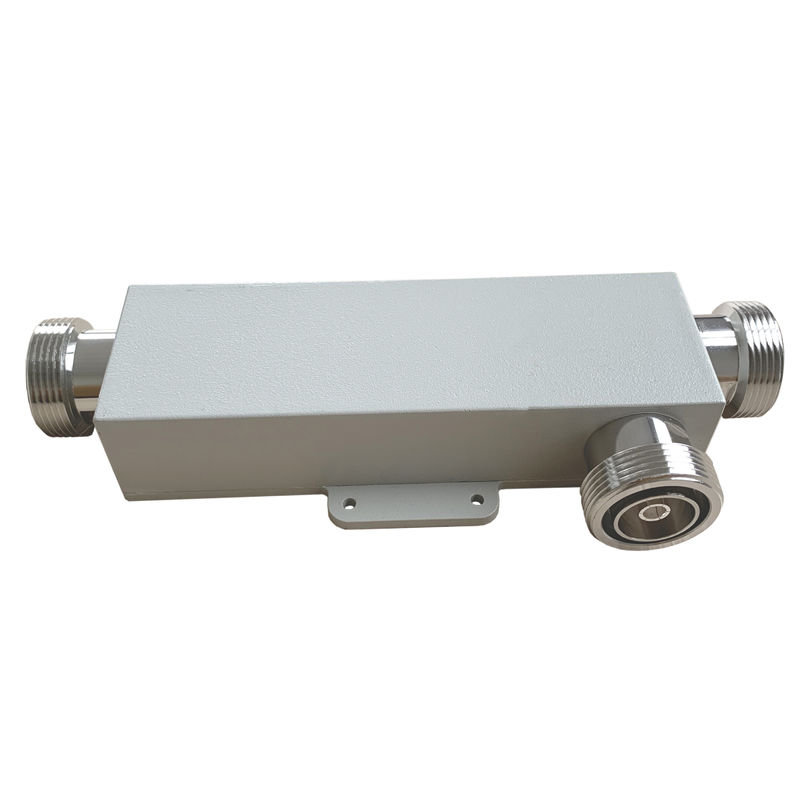

৬৯৮-৮০০ মেগাহার্টজ ডিআইএন মহিলা দিকনির্দেশক সংযোজক

MOQ:	5 পিসি
মূল্য:	negotiable
payment method:	L/C, D/A, D/P, T/T
Supply Capacity:	1000PCS প্রতি দিন

Detail Information

পণ্যের বর্ণনা

Detail Information

উৎপত্তি স্থল

পরিচিতিমুলক নাম

Vinncom

সাক্ষ্যদান

ROHS ISO9000

মডেল নম্বার

VN-DC-0738-ODx

ঠিক আছে

ওডিএম:

ঠিক আছে

ব্যক্তিগতকৃত:

ঠিক আছে

ডিজাইন:

এয়ার ডাইলেকট্রিক স্ট্রিপলাইন

বাছাই

ঘনত্ব:

698-3800MHz

সুরক্ষা:

আইপি ৬৫

প্রয়োগ:

ইনডোর এবং আউটডোর

৩য় পিআইএম:

-153dbc,-163dbc @43dbm*2

সংযোগকারী:

DIN মহিলা

বিশেষভাবে তুলে ধরা:

ডিআইএন মহিলা 6 ডিবি দিকনির্দেশক সংযোজক

নিম্ন পিআইএম 6 ডিবি দিকনির্দেশক ক্যাপলার

6 ডিবি ব্রডব্যান্ড ডিরেক্টিভ কপলার

পণ্যের বর্ণনা

৬৯৮-৮০০ মেগাহার্টজ ডিআইএন মহিলা দিকনির্দেশক সংযোজক

সংযোগের ডিগ্রীঃ কাস্টমাইজ করা যায়
নিম্ন পিআইএমঃ -১৬৫ ডিবিসি @ ৪৩ ডিবিএম*২ পর্যন্ত
ইনস্টলেশনঃ স্ক্রু বা ব্র্যাকেটের সাথে

VN-DC-0738-ODx-xxx.pdf

পার্ট নম্বর	VN-DC-0738-ODx
অপারেটিং ফ্রিকোয়েন্সি (মেগাহার্টজ)	৬৯৮-৮৮০০
প্রতিবন্ধকতা (ওহম)	50
ভিএসডব্লিউআর	≤ ১।25
কপলিং (ডিবি)	৫ ± ০8	৬ ± ০8	৭ ± ০9	১০ ± ১।0	১৫ ± ১	২০ ± ১।2	৩০ ± ১।5
সন্নিবেশ হ্রাস (ডিবি)	≤২।05	≤ ১।65	≤ ১।45	≤০8	≤০5	≤০22	≤০2
আইসোলেশন (ডিবি)	≥২৩	≥২৪	≥২৫	≥২৮	≥৩৩	≥38	≥45
IM3 (dBc @ 2×43dBm)	-১৫৫ / -১৬৩
প্রয়োগ	ইনডোর ও আউটডোর
সুরক্ষার মাত্রা	আইপি ৬৫
অপারেটিং তাপমাত্রা (°C)	-৪০ ~ +৮০
ইন্টারফেস	ডিন মহিলা
হ্যান্ডলিং পাওয়ার (ওয়াট, সর্বোচ্চ)	500
পিক পাওয়ার (ওয়াট, সর্বোচ্চ)	1500
মাত্রা (মিমি)	১৩৬ × ৪৪ × ৩০ (সংযোগকারী ব্যতীত)
নেট ওজন(জ)	৫৫৫ ± ২০
প্যাকেজিংয়ের মাত্রা (মিমি)	১৯০ × ৮০ × ৪৫
প্যাকেজিং কার্টন আকার ((মিমি)	৪৩০ × ৪০০ × ১০৫
ROHS সম্মতি	হ্যাঁ।

দিকনির্দেশক সংযোজক হল একটি প্যাসিভ ডিভাইস যা মূলত রেডিও প্রযুক্তির ক্ষেত্রে ব্যবহৃত হয়।তারা একটি ট্রান্সমিশন লাইনের একটি নির্দিষ্ট পরিমাণে ইলেক্ট্রোম্যাগনেটিক শক্তিকে একটি পোর্টে সংযুক্ত করে যা সিগন্যালটিকে অন্য রেডিও সিস্টেমে বা পরবর্তী রেডিও সরঞ্জামগুলিতে ব্যবহার করতে সক্ষম করে. দিকনির্দেশক সংযোজকগুলির একটি প্রয়োজনীয় বৈশিষ্ট্য হ'ল তারা কেবলমাত্র এক দিকের প্রবাহিত শক্তিকে সংযোজিত করে। আউটপুট পোর্টে প্রবেশকারী শক্তি বিচ্ছিন্ন পোর্টে সংযোজিত হয় তবে সংযোজিত পোর্টে নয়।দুটি পোর্টের মধ্যে সমানভাবে শক্তি ভাগ করার জন্য ডিজাইন করা একটি দিকনির্দেশক সংযোজককে হাইব্রিড সংযোজক বলা হয়উদাহরণস্বরূপ, 3 ডিবি হাইব্রিড কপলার।

ভিনকমের দিকনির্দেশক সংযোজক বিভিন্ন ডিজাইনের উপর ভিত্তি করে তৈরি করা হয়, যেমন মাইক্রো-স্ট্রিপলাইন, এয়ার-ডিলেক্ট্রিক, পাতলা ফিল্ম, ওয়েভগাইড ইত্যাদি।

দিকনির্দেশক সংযোজকগুলির অনেকগুলি অ্যাপ্লিকেশন রয়েছে। এর মধ্যে রয়েছে পরিমাপ বা পর্যবেক্ষণের জন্য একটি সংকেত নমুনা সরবরাহ করা, প্রতিক্রিয়া, অ্যান্টেনা থেকে এবং থেকে ফিডগুলি একত্রিত করা,ক্যাবল এবং/অথবা বিতরণকৃত অ্যান্টেনা সিস্টেমের জন্য সিগন্যাল ট্যাপ সরবরাহ যেমন ক্যাবল টিভিমোবাইল সিগন্যাল কভারেজ এবং টেলিকম সিস্টেমে প্রেরিত এবং গৃহীত সংকেত পৃথক করা।
