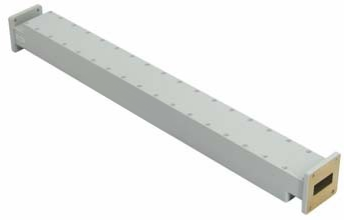

7.05-10GHz WR-112 ওয়েভগাইড এটেনুয়েটর

7.05-10GHz WR-112 ওয়েভগাইড এটেনুয়েটর

• শক্ত ও সুনির্দিষ্ট যন্ত্রপাতি দিয়ে তৈরি তরঙ্গদর্শক নির্মাণ
• ওয়েভগাইড সিস্টেমের সাথে কম্প্যাক্ট ইন্টিগ্রেশন
• বিভিন্ন প্রয়োজনের জন্য স্থায়ী বা পরিবর্তনশীল সংস্করণ

একটি কাজের নীতিওয়েভগাইড এটেনুয়েটর

এওয়েভগাইড এটেনুয়েটরএকটি প্যাসিভ মাইক্রোওয়েভ উপাদান যা একটি তরঙ্গগামী ট্রান্সমিশন লাইনের মাধ্যমে ছড়িয়ে পড়া সংকেতের বিস্তৃতি হ্রাস করে।
এওয়েভগাইড এটেনুয়েটরসিগন্যালের পথের মধ্যে নিয়ন্ত্রিত ক্ষতি প্রবর্তন করে এই হ্রাস অর্জন করে, উল্লেখযোগ্য প্রতিফলন সৃষ্টি না করে।
এওয়েভগাইড এটেনুয়েটরতিনটি প্রাথমিক প্রক্রিয়া ব্যবহার করে ডিজাইন করা যেতে পারেঃ প্রতিরোধমূলক ফিল্ম / সন্নিবেশ, ক্ষতিযুক্ত ডায়েলক্ট্রিক উপকরণ দ্বারা শোষণ, বা যান্ত্রিক স্কেচ / ঘূর্ণন কাঠামো।
এওয়েভগাইড এটেনুয়েটররেসিসিভ ভ্যানের উপর ভিত্তি করে একটি পাতলা রেসিসিভ কার্ড ব্যবহার করে যা ওয়েভগাইডের E-প্লেন বরাবর স্থাপন করা হয়। কার্ডটি বৈদ্যুতিক ক্ষেত্রের লাইনগুলিকে ছেদ করে এবং তাপ হিসাবে মাইক্রোওয়েভ শক্তি ছড়িয়ে দেয়।
এওয়েভগাইড এটেনুয়েটরঘূর্ণনশীল ভ্যানের তিনটি অংশ রয়েছেঃ একটি ইনপুট ফিক্সড রেসিসিভ ভ্যান, একটি ঘূর্ণনযোগ্য রেসিসিভ ভ্যানএবং একটি আউটপুট স্থির প্রতিরোধী স্ফটিক মধ্য স্ফটিক ঘোরানো ক্রমাগত attenuation স্তর পরিবর্তন.

এওয়েভগাইড এটেনুয়েটরশোষণকারী (কোএক্সিয়াল-টু-ওয়েভগাইড) ডিজাইনের সাথে বৈদ্যুতিন চৌম্বকীয় শক্তি শোষণ করে এমন ক্ষতিযুক্ত ফেরাইট বা ডাইলেক্ট্রিক উপকরণ ব্যবহার করে।
এওয়েভগাইড এটেনুয়েটরতার অপারেটিং ফ্রিকোয়েন্সি ব্যান্ড জুড়ে একটি ভাল প্রতিবন্ধকতা ম্যাচ (নিম্ন VSWR) বজায় রাখে, ন্যূনতম প্রতিফলন নিশ্চিত করে।
এওয়েভগাইড এটেনুয়েটরইলেকট্রোম্যাগনেটিক শক্তির একটি অংশকে তাপে রূপান্তর করে সংকেতকে দুর্বল করে তোলে, যা তরঙ্গনির্দেশক দেহ এবং তাপ সিঙ্কগুলির মাধ্যমে ছড়িয়ে পড়ে।
এওয়েভগাইড এটেনুয়েটরস্থির হতে পারে (একটি ধ্রুবক attenuation মান প্রদান, উদাহরণস্বরূপ, 3 ডিবি, 6 ডিবি, 10 ডিবি, 20 ডিবি) বা পরিবর্তনশীল (একটি পরিসীমা জুড়ে নিয়ন্ত্রিত, উদাহরণস্বরূপ, 030 ডিবি বা 060 ডিবি) ।
