৩৭-৪০.৫ গিগাহার্জ কোএক্সিয়াল ফিল্টার

৩৭-৪০.৫ গিগাহার্জ কোএক্সিয়াল ফিল্টার

MOQ: 5 পিসিএস
মূল্য: negotiable
পেমেন্ট পদ্ধতি: L/C, D/A, D/P, T/T
সরবরাহ ক্ষমতা: 500
বিস্তারিত তথ্য
উৎপত্তি স্থল
চীন
পরিচিতিমুলক নাম
Vinncom
সাক্ষ্যদান
ISO 9000 ROHS
মডেল নম্বার
VN-CFLT-KM-3740
পার্ট নম্বর:
VN-WGLD-75110-WR10
অপারেটিং ফ্রিকোয়েন্সি (GHz):
37-40.5
প্রতিবন্ধকতা (ওহম):
50
সন্নিবেশ ক্ষতি(dB):
≤2.0
রিটার্ন লস (ডিবি):
≥14
আরএফ সংযোগকারী:
2.92 মিমি-পুরুষ এবং 2.92 মিমি-মহিলা
বিশেষভাবে তুলে ধরা:

৩৭-৪০.৫ গিগাহার্টজ কোঅক্সিয়াল ফিল্টার

,

তরঙ্গনির্দেশক সমাক্ষ ফিল্টার

,

মাইক্রোওয়েভ কোঅক্সিয়াল ফিল্টার

পণ্যের বর্ণনা

৩৭৪-৪০.৫ গিগাহার্জকোএক্সিয়াল ফিল্টার



  • হাই পাওয়ার হ্যান্ডলিং ক্যাপাসিটি (এভারেজ এবং পিক)
  • পাসব্যান্ডে কম সন্নিবেশের ক্ষতি
  • একাধিক ফিল্টার প্রকার উপলব্ধ (ব্যান্ড-পাস, লো-পাস, হাই-পাস, ব্যান্ড-স্টপ)





একটি কাজের নীতিওয়েভগাইড ফিল্টার

ওয়েভগাইড ফিল্টারএকটি প্যাসিভ ফ্রিকোয়েন্সি-সেলিক্টিভ ওয়েভগাইড উপাদান।
ওয়েভগাইড ফিল্টারএকটি নির্দিষ্ট ফ্রিকোয়েন্সি ব্যান্ডের মধ্যে সংকেতগুলি খুব কম সন্নিবেশের ক্ষতির সাথে পাস করতে দেয়।
এই পাসব্যান্ডের বাইরে, একটিওয়েভগাইড ফিল্টারঅপ্রয়োজনীয় সংকেতগুলির জন্য উচ্চ হ্রাস (প্রত্যাখ্যান) প্রদান করে।
ওয়েভগাইড ফিল্টাররেজোনেন্ট গহ্বর, আইরিস বা ওয়েভগাইড স্ট্রাকচারের ভিতরে সংযুক্ত অংশের উপর ভিত্তি করে কাজ করে।
ওয়েভগাইড ফিল্টারনিম্ন-পাস, উচ্চ-পাস, ব্যান্ড-পাস, বা ব্যান্ড-স্টপ (নট) টাইপ হিসাবে ডিজাইন করা যেতে পারে।
ওয়েভগাইড ফিল্টারতার গহ্বরের ভৌতিক মাত্রা ব্যবহার করে রেজোনেন্ট ফ্রিকোয়েন্সি নির্ধারণ করে।
যখন একটি সংকেত একটি রেজোনেন্স ফ্রিকোয়েন্সির সাথে মেলেওয়েভগাইড ফিল্টার, এটি ন্যূনতম প্রতিফলন সঙ্গে মাধ্যমে পাস।
যখন একটি সংকেত আউট-রেজোনেন্স হয়, একটিওয়েভগাইড ফিল্টারএটি প্রতিফলিত বা শোষণ করে, সংক্রমণ প্রতিরোধ করে।
ওয়েভগাইড ফিল্টারকোনো বাহ্যিক শক্তি বা সক্রিয় উপাদান ছাড়াই তার ফিল্টারিং ফাংশন অর্জন করে।

                                  VN-CFLT-KM-3740.pdf

পার্ট নম্বর VN-CFLT-KM-3740
অপারেটিং ফ্রিকোয়েন্সি (জিএইচজি) ৩৭-৪০।5
প্রত্যাখ্যান ((ডিবি) 45dB@29GHz-35.25GHz/40dB@42GHz-48GHz
সন্নিবেশ ক্ষতি ((ডিবি) ≤২।0
রিটার্ন লস ((ডিবি) ≥১৪
আরএফ সংযোগকারী 2.92 মিমি-পুরুষ&2.92 মিমি-মহিলা
অপারেটিং তাপমাত্রা (°C) 0 ~ + 55

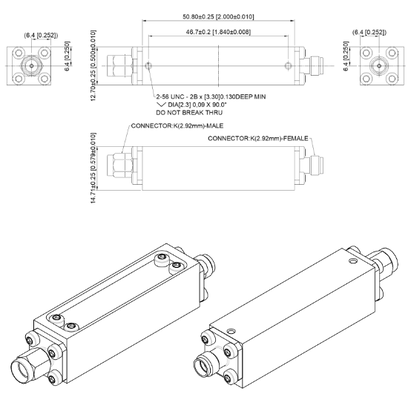

মাত্রা ((মিমি) নিচের মত
ROHS সম্মতি হ্যাঁ।







৩৭-৪০.৫ গিগাহার্জ কোএক্সিয়াল ফিল্টার
