Name: 18-26.5GHz WR-42 ওয়েভগুয়েড লোড VN-WGLD-1826-WR42
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-WGLD-1826-WR42
Price: 414.00 USD
Availability: InStock

MOQ:	5 পিসিএস
মূল্য:	negotiable
পেমেন্ট পদ্ধতি:	L/C, D/A, D/P, T/T
সরবরাহ ক্ষমতা:	500

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল

চীন

পরিচিতিমুলক নাম

Vinncom

সাক্ষ্যদান

ISO 9000 ROHS

মডেল নম্বার

VN-WGLD-1826-WR42

অংশ সংখ্যা:

VN-WGLD-1826-WR42

অপারেটিং ফ্রিকোয়েন্সি (GHz):

18-26.5

প্রতিবন্ধকতা (ওহম):

ভিএসডব্লিউআর:

≤1.03

ইন্টারফেস:

WR42(BJ220)

বিশেষভাবে তুলে ধরা:

VN-WGLD-1826-WR42 ওয়েভগাইড লোড

১৮-২৬.৫ গিগাহার্জ ওয়েভগাইড লোড

পণ্যের বর্ণনা

18-26.5GHz WR-42 ওয়েভগুইড লোড

সিস্টেম ক্ষতি ঝুঁকি হ্রাস
কম্প্যাক্ট এবং শ্রমসাধ্য নির্মাণ
অব্যবহৃত ওয়েভগাইড পোর্টের নির্ভরযোগ্য সমাপ্তি

বন্দর সমাপ্তি:
এর flanged ইনপুট সংযোগ করুনওয়েভগুইড লোডসরাসরি একটি অব্যবহৃত ওয়েভগাইড পোর্ট, সার্কুলেটর পোর্ট, বা দিকনির্দেশক কাপলার পোর্টে। নিশ্চিত করুন যে ফ্ল্যাঞ্জের ধরন (যেমন, UG, CPR, কভার, চোক) সিস্টেমের সাথে মেলে।
পাওয়ার হ্যান্ডলিং বিবেচনা:
একটি নির্বাচন করুনওয়েভগুইড লোডগড় পাওয়ার রেটিং সর্বোচ্চ প্রত্যাশিত শক্তি অতিক্রম করে। স্পন্দিত সিস্টেমের জন্য, সর্বোচ্চ শক্তি ক্ষমতা যাচাই করুন।
শীতল করার প্রয়োজনীয়তা:
- কম শক্তিওয়েভগুইড লোড→ প্রাকৃতিক বায়ু শীতল।
- মাঝারি শক্তি → জোর করে বায়ু শীতল করা (যেমন, অন্তর্নির্মিত ফ্যান)।
- উচ্চ-শক্তি → জল-ঠান্ডাওয়েভগুইড লোডসঞ্চালন ডিওনাইজড জল সঙ্গে.
ইনস্টলেশন ওরিয়েন্টেশন:
কিছু উচ্চ-শক্তিওয়েভগুইড লোডপরিচলন অপ্টিমাইজ করতে পাখনা উল্লম্ব সঙ্গে মাউন্ট করা আবশ্যক. সর্বদা সেই নির্দিষ্ট ডেটাশিট অনুসরণ করুনওয়েভগুইড লোড.
যাচাইকরণ:
ইনস্টলেশনের পরে, নিশ্চিত করতে একটি নেটওয়ার্ক বিশ্লেষক ব্যবহার করুনওয়েভগুইড লোড30 dB (VSWR <1.065) এর চেয়ে ভাল রিটার্ন লস উপস্থাপন করে।

VN-WGLD-1826-WR42.pdf

পার্ট নম্বর	VN-WGLD-1826-WR42
অপারেটিং ফ্রিকোয়েন্সি (GHz)	18-26.5
প্রতিবন্ধকতা (ওহম)	50
ভিএসডব্লিউআর	≤1.03
অপারেটিং তাপমাত্রা (℃)	-40 ~ + 80
ইন্টারফেস	WR42(BJ220)

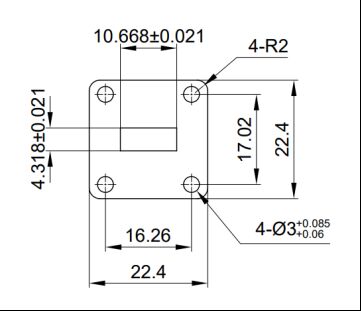

মাত্রা(মিমি)	নিচের মত
হ্যান্ডলিং পাওয়ার	2 (ওয়াট, সর্বোচ্চ)
ROHS সম্মতি	হ্যাঁ

18-26.5GHz WR-42 ওয়েভগুয়েড লোড VN-WGLD-1826-WR42 0

ট্যাগ:

waveguide device,

waveguide load,

waveguide termination load
