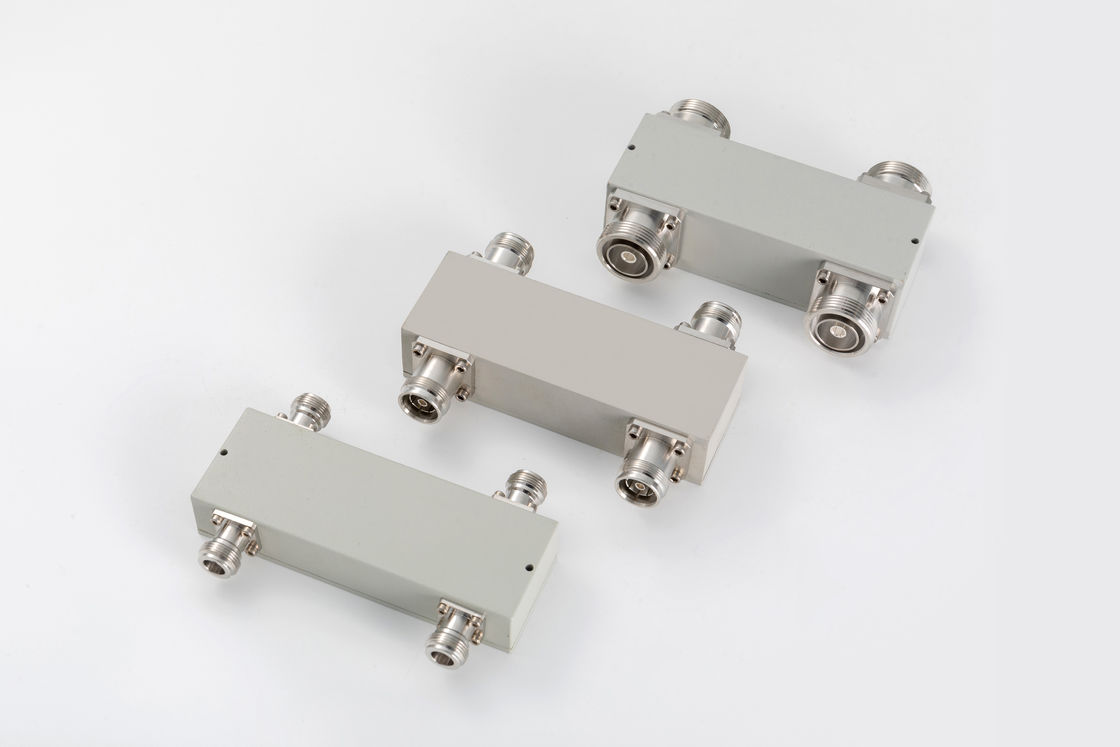

698-2700MHz 2 ইন 2 আউট হাইব্রিড কাপলার পিআইএম -150/-160

Name: 698-2700MHz 2 ইন 2 আউট হাইব্রিড কাপলার পিআইএম -150/-160
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-HC2x2-0727-Ox-XXX
Price: 414.00 USD
Availability: InStock

পণ্যের বিবরণ

উৎপত্তি স্থল: চীন

পরিচিতিমুলক নাম: Vinncom

সাক্ষ্যদান: RoHS/ISO9000

মডেল নম্বার: VN-HC2x2-0727-Ox-XXX

পেমেন্ট এবং শিপিং শর্তাবলী

সেরা মূল্য পান

এখনই যোগাযোগ করুন

বিশেষ উল্লেখ

বর্ণনা

বিশেষ উল্লেখ

বিশেষভাবে তুলে ধরা:
                                                                                                                                                                                                                                                                                                                                                                                                                                                          ৬৯৮-২৭০০ মেগাহার্টজ হাইব্রিড কপলার, 2 ইন 3 ডিবি হাইব্রিড কপলার, 2 আউট 3 ডিবি হাইব্রিড কপলার


অপারেটিং ফ্রিকোয়েন্সি (MHz):	698-2700	প্রতিবন্ধকতা (ওহম):	50
ভিএসডব্লিউআর:	1.2	কাপলিং (dB):	3±0.8
সন্নিবেশ ক্ষতি (dB):	±3.6	বিচ্ছিন্নতা (dB):	25
IM3 (dBc @ 2×43dBm):	-150/-160

অপারেটিং ফ্রিকোয়েন্সি (MHz):	698-2700
প্রতিবন্ধকতা (ওহম):	50
ভিএসডব্লিউআর:	1.2
কাপলিং (dB):	3±0.8
সন্নিবেশ ক্ষতি (dB):	±3.6
বিচ্ছিন্নতা (dB):	25
IM3 (dBc @ 2×43dBm):	-150/-160

বর্ণনা

698-2700MHz 2 ইন 2 আউট হাইব্রিড কাপলার পিআইএম -150/-160

698-2700MHz 2in2out হাইব্রিড কপলার পিআইএম-১৫০/১৬০

সব বন্দরে ভাল ভিএসডব্লিউআর
উচ্চ বিচ্ছিন্নতা
ভাল রিটার্ন হ্রাস

পার্ট নম্বর	VN-HC2x2-0727-Ox-XXX
অপারেটিং ফ্রিকোয়েন্সি (মেগাহার্টজ)	৬৯৮-২৭০০
প্রতিবন্ধকতা (ওহম)	50
ভিএসডব্লিউআর	1.2
কপলিং (ডিবি)	৩±০।8
সন্নিবেশ হ্রাস (ডিবি)	±3.6
আইসোলেশন (ডিবি)	25
IM3 (dBc @ 2×43dBm)	-১৫০/১৬০
প্রয়োগ	ইনডোর ও আউটডোর
সুরক্ষার মাত্রা	আইপি ৬৫
অপারেটিং তাপমাত্রা (°C)	-৪০ ~ +৮০
ইন্টারফেস	N মহিলা/4.3-10 মহিলা/DIN মহিলা
হ্যান্ডলিং পাওয়ার (ওয়াট, সর্বোচ্চ)	৫০০ ((N:300)
পিক পাওয়ার (ওয়াট, সর্বোচ্চ)	.1500 ((N:1200)
মাত্রা (মিমি) ((L × W × H, সংযোগকারী ব্যতীত)	127X44X25	127X44X31	127X44X38
নেট ওজন (জি)	৩৮৫± ২০%	৫৬৫± ২০%	৮১০± ২০%
প্যাকেজিংয়ের মাত্রা (মিমি,এল × ডাব্লু × এইচ)	165X87X35	170X100X40	170X100X40
প্যাকেজিং কার্টন আকার (মিমি,এল × ডাব্লু × এইচ)	৪৬০এক্স৩৫০এক্স১৯৫	520X360X110	520X360X110

698-2700MHz 2 ইন 2 আউট হাইব্রিড কাপলার পিআইএম -150/-160 0

আমাদের পোর্ট দিকনির্দেশক সংযোজক যা 3 ডিবি (সমান) শক্তি বিভক্ত করার জন্য ডিজাইন করা হয়েছে। হাইব্রিডগুলি দুটি ধরণের, 90 ডিগ্রি বা বর্গক্ষেত্র হাইব্রিড এবং 180 ডিগ্রি হাইব্রিডগুলিতে আসে।

Vinncom-এর মাইক্রো-স্ট্রিপ, এয়ার-ডাইলেক্ট্রিক এবং পাতলা ফিল্ম, ওয়েভগাইড ইত্যাদির উপর ভিত্তি করে হাইব্রিড কপলারের বিভিন্ন ডিজাইন রয়েছে।

হাইব্রিড কপলার ব্যাপকভাবে একটি একক সমাপ্তি পোর্ট সঙ্গে একটি দিকনির্দেশক 3 ডিবি কপলার হিসাবে ব্যবহৃত হয়, এছাড়াও 2 মধ্যে 2 আউট এবং 2 মধ্যে 1 আউট একটি সমন্বয়কারী হিসাবে ব্যবহার করা যেতে পারে।

কিছু ব্যবহারের জন্য, হাইব্রিড কাপলারগুলি ম্যাট্রিক্স হিসাবে একত্রিত করা যেতে পারে, উদাহরণস্বরূপ 4in 4out, 3in 3out ইত্যাদি।

ভিনকম হাইব্রিড কপলারের জন্য অনেকগুলি বিভিন্ন ফ্রিকোয়েন্সি ব্যাপ্তি সরবরাহ করে এবং ডিএএস এবং পরীক্ষার সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।
