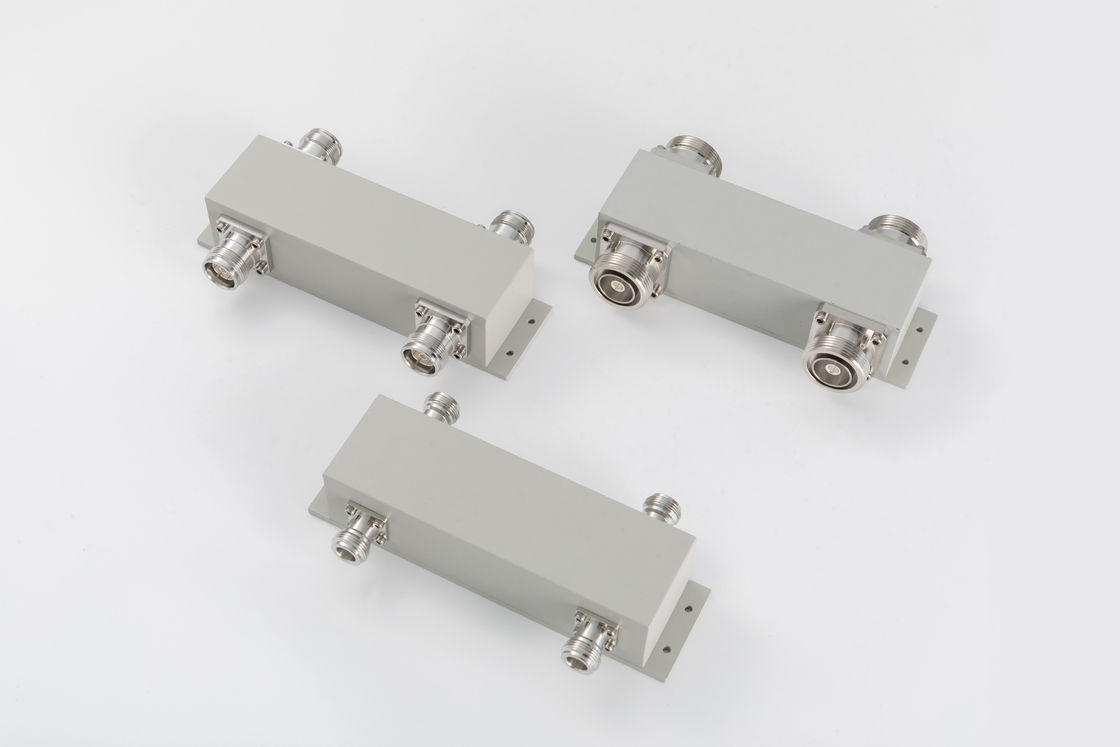

698-3800MHz 2in 2out হাইব্রিড কপলার / 2: 2 কম্বিনেটর পিআইএম -150 / -160

Name: 698-3800MHz 2in 2out হাইব্রিড কপলার / 2: 2 কম্বিনেটর পিআইএম -150 / -160
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-HC2x2-0738-OX
Price: 2.00 USD
Availability: InStock

পণ্যের বিবরণ

উৎপত্তি স্থল: চীন

পরিচিতিমুলক নাম: Vinncom

সাক্ষ্যদান: RoHS/ISO9000

মডেল নম্বার: VN-HC2x2-0738-OX

পেমেন্ট এবং শিপিং শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ: 5 পিসি

মূল্য: VN-HC2x2-035052-ON-xxx

পরিশোধের শর্ত: এল/সি, ডি/এ, ডি/পি, টি/টি

সেরা মূল্য পান

এখনই যোগাযোগ করুন

বিশেষ উল্লেখ

বর্ণনা

বিশেষ উল্লেখ

বিশেষভাবে তুলে ধরা:
                                                                                                                                                                                                                                                                                                                                                  হাইব্রিড কপলার 698-3800MHz, হাইব্রিড কপলার ২ ইন ২ আউট, ৬৯৮-৮০০ মেগাহার্টজ হাইব্রিড কপলার


পার্ট নম্বর:	VN-HC2x2-0738-OX	প্রতিবন্ধকতা (ওহম):	50
অপারেটিং ফ্রিকোয়েন্সি (MHz):	698-3800	ভিএসডব্লিউআর:	≤1.25
কাপলিং (dB):	3.0±0.9

পার্ট নম্বর:	VN-HC2x2-0738-OX
প্রতিবন্ধকতা (ওহম):	50
অপারেটিং ফ্রিকোয়েন্সি (MHz):	698-3800
ভিএসডব্লিউআর:	≤1.25
কাপলিং (dB):	3.0±0.9

বর্ণনা

698-3800MHz 2in 2out হাইব্রিড কপলার / 2: 2 কম্বিনেটর পিআইএম -150 / -160

698-3800MHz 2in 2out হাইব্রিড কপলার / 2: 2 কম্বিনেটর পিআইএম -150 / -160

উচ্চ বিচ্ছিন্নতা
-১৬০@৪৩ ডিবিএম*২ পর্যন্ত ভাল পিআইএম
ভাল সমতলতা

VN-HC2x2-0738-OD-xxx.pdf

VN-HC2x2-0738-ON-xxx.pdf

VN-HC2x2-0738-OP-160.pdf

পার্ট নম্বর	VN-HC2x2-0738-OX
অপারেটিং ফ্রিকোয়েন্সি (মেগাহার্টজ)	৬৯৮-৮৮০০
প্রতিবন্ধকতা (ওহম)	50
ভিএসডব্লিউআর	≤ ১।25
কপলিং (ডিবি)	3.০±০9
সন্নিবেশ হ্রাস (ডিবি)	3.7
আইসোলেশন (ডিবি)	≥২৫
IM3 (dBc @ 2×43dBm)	-১৫০ / -১৬০
প্রয়োগ	ইনডোর ও আউটডোর
সুরক্ষার মাত্রা	আইপি ৬৫
অপারেটিং তাপমাত্রা (°C)	-৪০ ~ +৮০
ইন্টারফেস	N মহিলা/4.3-10 মহিলা/DIN মহিলা
হ্যান্ডলিং পাওয়ার (ওয়াট, সর্বোচ্চ)	৫০০ ((N:300)
পিক পাওয়ার (ওয়াট, সর্বোচ্চ)	1500 ((N:1200)
মাত্রা (মিমি) ((L × W × H, সংযোগকারী ব্যতীত)	১৪১ × ৪৪ × ৩৮	170 × 100 × 40	170 × 100 × 40
নেট ওজন (জি)	৬১৫ ± ২০	৬৮৫ ± ২০	৮৮০ ± ২০
প্যাকেজিংয়ের মাত্রা (মিমি,এল × ডাব্লু × এইচ)	170 × 100 × 40	170 × 100 × 40	170 × 100 × 40
প্যাকেজিং কার্টন আকার (মিমি,এল × ডাব্লু × এইচ)	৪৬০ × ৩৫০ × ১৯৫	৫২০ × ৩৬০ × ১১০	৫২০ × ৩৬০ × ১১০

698-3800MHz 2in 2out হাইব্রিড কপলার / 2: 2 কম্বিনেটর পিআইএম -150 / -160 0

হাইব্রিড ক্যাপলার হল চারটি পোর্টের দিকনির্দেশক ক্যাপলারের একটি বিশেষ ক্ষেত্রে যা 3 ডিবি (সমান) শক্তি বিভক্ত করার জন্য ডিজাইন করা হয়েছে। হাইব্রিডগুলি দুটি ধরণের, 90 ডিগ্রি বা বর্গক্ষেত্র হাইব্রিডগুলিতে আসে,এবং ১৮০ ডিগ্রি হাইব্রিড.

Vinncom-এর মাইক্রো-স্ট্রিপ, এয়ার-ডাইলেক্ট্রিক এবং পাতলা ফিল্ম, ওয়েভগাইড ইত্যাদির উপর ভিত্তি করে হাইব্রিড কপলারের বিভিন্ন ডিজাইন রয়েছে।

হাইব্রিড কপলার ব্যাপকভাবে একটি একক সমাপ্তি পোর্ট সঙ্গে একটি দিকনির্দেশক 3 ডিবি কপলার হিসাবে ব্যবহৃত হয়, এছাড়াও 2 মধ্যে 2 আউট এবং 2 মধ্যে 1 আউট একটি সমন্বয়কারী হিসাবে ব্যবহার করা যেতে পারে।

কিছু ব্যবহারের জন্য, হাইব্রিড কাপলারগুলি ম্যাট্রিক্স হিসাবে একত্রিত করা যেতে পারে, উদাহরণস্বরূপ 4in 4out, 3in 3out ইত্যাদি।

ভিনকম হাইব্রিড কপলারের জন্য অনেকগুলি বিভিন্ন ফ্রিকোয়েন্সি ব্যাপ্তি সরবরাহ করে এবং ডিএএস এবং পরীক্ষার সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।
