550-6000MHz 2in2out 4.3-10F/NF হাইব্রিড কপলার
  • name
  • name
  • name
  • name
  • name

550-6000MHz 2in2out 4.3-10F/NF হাইব্রিড কপলার

MOQ: 5 পিসি
মূল্য: negotiable
payment method: এল/সি, ডি/এ, ডি/পি, টি/টি
Detail Information
পণ্যের বর্ণনা
Detail Information
উৎপত্তি স্থল
চীন
পরিচিতিমুলক নাম
Vinncom
সাক্ষ্যদান
RoHS/ISO9000
মডেল নম্বার
VN-HC2x2-05560-OXx
অপারেটিং ফ্রিকোয়েন্সি (MHz):
550-6000
কাপলিং (dB):
3
বিচ্ছিন্নতা (dB):
20
IM3 (dBc @ 2×43dBm):
-150/-160
প্রয়োগ:
ভিতর বাহির
ভিএসডব্লিউআর:
1.35
বিশেষভাবে তুলে ধরা:

৫৫০-৬০০০ মেগাহার্টজ হাইব্রিড কপলার

,

হাইব্রিড কপলার PIM -150

,

N মহিলা হাইব্রিড কপলার

পণ্যের বর্ণনা

550-6000MHz হাইব্রিড ক্যাপলার পিআইএম -150/-160 এন মহিলা/4.3-10 মহিলা ডিএএসের জন্য



  • ভাল রিটার্ন হ্রাস
  • ব্রডব্যান্ড
  • উচ্চ দিকনির্দেশনা



 VN-HC2x2-05560-OP-xxx.pdf

 VN-HC2x2-05560-ON-xxx.pdf

পার্ট নম্বর VN-HC2x2-05560-Ox-XXX
অপারেটিং ফ্রিকোয়েন্সি (মেগাহার্টজ) ৫৫০-৬০০০
প্রতিবন্ধকতা (ওহম) 50
ভিএসডব্লিউআর 1.35
কপলিং (ডিবি) 3
সন্নিবেশ হ্রাস (ডিবি) ± ১।4
আইসোলেশন (ডিবি) 20
IM3 (dBc @ 2×43dBm) -১৫০/১৬০
প্রয়োগ ইনডোর ও আউটডোর
সুরক্ষার মাত্রা আইপি ৬৫
অপারেটিং তাপমাত্রা (°C) -৪০ ~ +৮০
ইন্টারফেস N মহিলা/4.3-10 মহিলা
হ্যান্ডলিং পাওয়ার (ওয়াট, সর্বোচ্চ) ৫০০ ((N:300)
পিক পাওয়ার (ওয়াট, সর্বোচ্চ) 1500 ((N:1200)
মাত্রা (মিমি) ((L × W × H, সংযোগকারী ব্যতীত) ১৩১x৪০x৩৮।4 ১৩১x৪০x৩৮।4
নেট ওজন (জি) ৬০০ ± ৫% ৬০০ ± ৫%
প্যাকেজিংয়ের মাত্রা (মিমি,এল × ডাব্লু × এইচ) 170X100X40 170X100X40
প্যাকেজিং কার্টন আকার (মিমি,এল × ডাব্লু × এইচ) 520X360X105 520X360X105
ROHS সম্মতি হ্যাঁ।

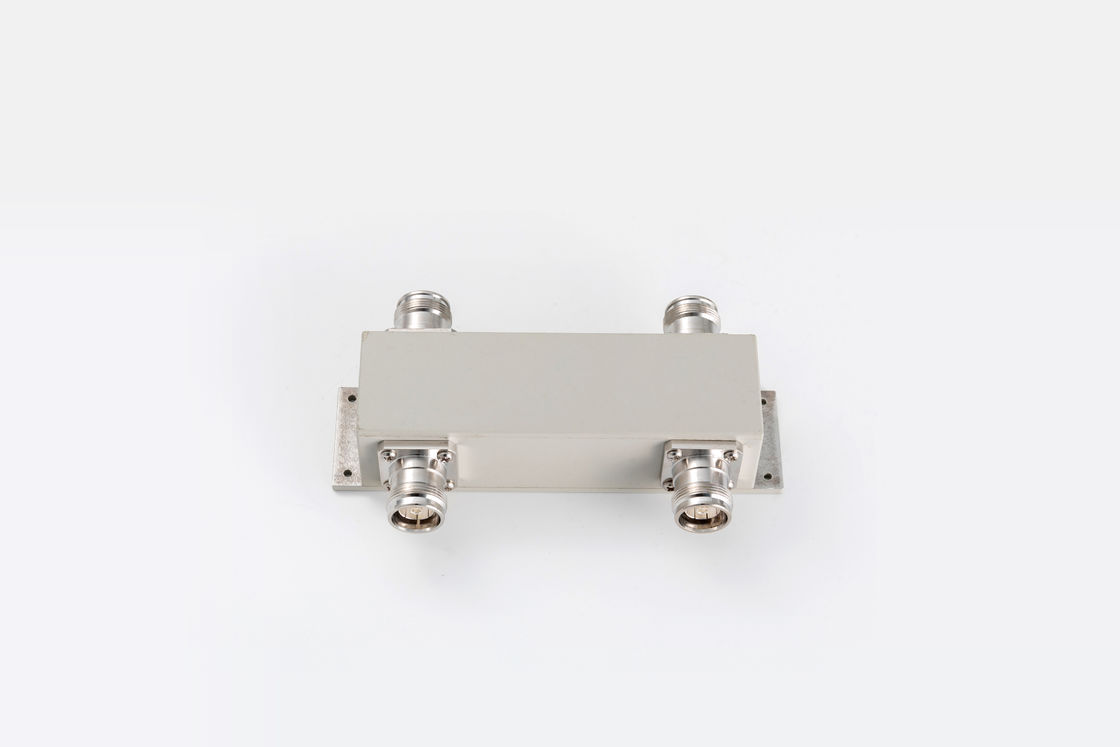

550-6000MHz 2in2out 4.3-10F/NF হাইব্রিড কপলার 0550-6000MHz 2in2out 4.3-10F/NF হাইব্রিড কপলার 1



হাইব্রিড ক্যাপলার হল চারটি পোর্টের দিকনির্দেশক ক্যাপলারের একটি বিশেষ ক্ষেত্রে যা 3 ডিবি (সমান) শক্তি বিভক্ত করার জন্য ডিজাইন করা হয়েছে। হাইব্রিডগুলি দুটি ধরণের, 90 ডিগ্রি বা বর্গক্ষেত্র হাইব্রিডগুলিতে আসে,এবং ১৮০ ডিগ্রি হাইব্রিড.

Vinncom-এর মাইক্রো-স্ট্রিপ, এয়ার-ডাইলেক্ট্রিক এবং পাতলা ফিল্ম, ওয়েভগাইড ইত্যাদির উপর ভিত্তি করে হাইব্রিড কপলারের বিভিন্ন ডিজাইন রয়েছে।

হাইব্রিড কপলার ব্যাপকভাবে একটি একক সমাপ্তি পোর্ট সঙ্গে একটি দিকনির্দেশক 3 ডিবি কপলার হিসাবে ব্যবহৃত হয়, এছাড়াও 2 মধ্যে 2 আউট এবং 2 মধ্যে 1 আউট একটি সমন্বয়কারী হিসাবে ব্যবহার করা যেতে পারে।

কিছু ব্যবহারের জন্য, হাইব্রিড কাপলারগুলি ম্যাট্রিক্স হিসাবে একত্রিত করা যেতে পারে, উদাহরণস্বরূপ 4in 4out, 3in 3out ইত্যাদি।

ভিনকম হাইব্রিড কপলারের জন্য অনেকগুলি বিভিন্ন ফ্রিকোয়েন্সি ব্যাপ্তি সরবরাহ করে এবং ডিএএস এবং পরীক্ষার সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।
