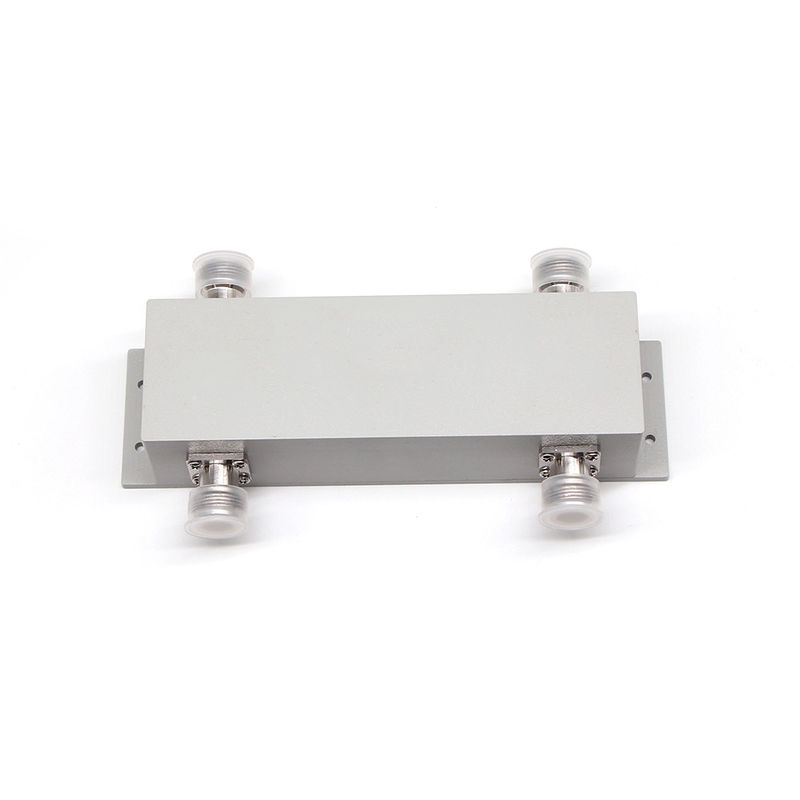

698-3800MHz 2in 2out N মহিলা হাইব্রিড কপলার

Name: 698-3800MHz 2in 2out N মহিলা হাইব্রিড কপলার
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-HC2x2-0738-ON
Price: 414.00 USD
Availability: InStock

পণ্যের বিবরণ

উৎপত্তি স্থল: চীন

পরিচিতিমুলক নাম: Vinncom

সাক্ষ্যদান: ROHS ISO9000

মডেল নম্বার: VN-HC2x2-0738-ON

পেমেন্ট এবং শিপিং শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ: 5 পিসি

মূল্য: negotiable

পরিশোধের শর্ত: L/C, D/A, D/P, T/T

যোগানের ক্ষমতা: প্রতিদিন 500 পিসি

সেরা মূল্য পান

এখনই যোগাযোগ করুন

বিশেষ উল্লেখ

বর্ণনা

বিশেষ উল্লেখ

বিশেষভাবে তুলে ধরা:
                                                                                                                                                                                                                                                                                                                                                                                                                                                          নিম্ন PIM 3dB হাইব্রিড কপলার, N মহিলা 3dB হাইব্রিড কপলার, ৩৮০০ মেগাহার্টজ ৩ডিবি হাইব্রিড কম্পাইনার


প্রয়োগ:	একই ব্যান্ড কম্বাইনার	উচ্চ বিচ্ছিন্নতা:	সাধারণত 25db,30(সর্বোচ্চ)
কম VSWR:	1.15 (সর্বোচ্চ)	সংযোগকারী:	এন মহিলা
OEM/ODM:	গ্রহণযোগ্য	রঙ:	ব্যক্তিগতকৃত
পিআইএম:	153dbc 163dbc@43dbm*2

প্রয়োগ:	একই ব্যান্ড কম্বাইনার
উচ্চ বিচ্ছিন্নতা:	সাধারণত 25db,30(সর্বোচ্চ)
কম VSWR:	1.15 (সর্বোচ্চ)
সংযোগকারী:	এন মহিলা
OEM/ODM:	গ্রহণযোগ্য
রঙ:	ব্যক্তিগতকৃত
পিআইএম:	153dbc 163dbc@43dbm*2

বর্ণনা

698-3800MHz 2in 2out N মহিলা হাইব্রিড কপলার

698-3800MHz 2in 2out N মহিলা হাইব্রিড কপলার

ব্রডব্যান্ড
উচ্চ দিকনির্দেশনা
ভাল রিটার্ন হ্রাস

VN-HC2x2-0738-ON-xxx.pdf

পার্ট নম্বর	VN-HC2x2-0738-ON
অপারেটিং ফ্রিকোয়েন্সি (মেগাহার্টজ)	৬৯৮-৮৮০০
প্রতিবন্ধকতা (ওহম)	50
ভিএসডব্লিউআর	≤ ১।25
কপলিং (ডিবি)	3.০±০9
সন্নিবেশ হ্রাস (ডিবি)	3.7
আইসোলেশন (ডিবি)	≥২৩
IM3 (dBc @ 2×43dBm)	-১৪০ / -১৫০ / -১৫৫ / -১৬০
প্রয়োগ	ইনডোর ও আউটডোর
সুরক্ষার মাত্রা	আইপি ৬৫
অপারেটিং তাপমাত্রা (°C)	-৪০ ~ +৮০
ইন্টারফেস	N মহিলা
হ্যান্ডলিং পাওয়ার (ওয়াট, সর্বোচ্চ)	300
পিক পাওয়ার (ওয়াট, সর্বোচ্চ)	1200
মাত্রা (মিমি) ((L × W × H, সংযোগকারী ব্যতীত)	১৪১ × ৪৪ × ৩৮
নেট ওজন (জি)	৬১৫ ± ২০
প্যাকেজিংয়ের মাত্রা (মিমি,এল × ডাব্লু × এইচ)	170 × 100 × 40
প্যাকেজিং কার্টন আকার (মিমি,এল × ডাব্লু × এইচ)	৫২০ × ৩৬০ × ১১০
ROHS সম্মতি	হ্যাঁ।

হাইব্রিড ক্যাপলার হল চারটি পোর্টের দিকনির্দেশক ক্যাপলারের একটি বিশেষ ক্ষেত্রে যা 3 ডিবি (সমান) শক্তি বিভক্ত করার জন্য ডিজাইন করা হয়েছে। হাইব্রিডগুলি দুটি ধরণের, 90 ডিগ্রি বা বর্গক্ষেত্র হাইব্রিডগুলিতে আসে,এবং ১৮০ ডিগ্রি হাইব্রিড.

Vinncom-এর মাইক্রো-স্ট্রিপ, এয়ার-ডাইলেক্ট্রিক এবং পাতলা ফিল্ম, ওয়েভগাইড ইত্যাদির উপর ভিত্তি করে হাইব্রিড কপলারের বিভিন্ন ডিজাইন রয়েছে।

হাইব্রিড কপলার ব্যাপকভাবে একটি একক সমাপ্তি পোর্ট সঙ্গে একটি দিকনির্দেশক 3 ডিবি কপলার হিসাবে ব্যবহৃত হয়, এছাড়াও 2 মধ্যে 2 আউট এবং 2 মধ্যে 1 আউট একটি সমন্বয়কারী হিসাবে ব্যবহার করা যেতে পারে।

কিছু ব্যবহারের জন্য, হাইব্রিড কাপলারগুলি ম্যাট্রিক্স হিসাবে একত্রিত করা যেতে পারে, উদাহরণস্বরূপ 4in 4out, 3in 3out ইত্যাদি।

ভিনকম হাইব্রিড কপলারের জন্য অনেকগুলি বিভিন্ন ফ্রিকোয়েন্সি ব্যাপ্তি সরবরাহ করে এবং ডিএএস এবং পরীক্ষার সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।
